新建设、新设备、新技术:WD无线智能微动勘探系统
一体式、物联网智能微动勘探仪器,采集过程便知地层软硬和分层
云平台支撑的设备与数据管理,现场和远程可交替控制设备
无缆传输,4G、WiFi、自采集三种模式可选
超强WiFi通视传输距离600米
具有与测深相匹配的频带宽度和频谱特性
配置多种天线,适应地貌能力强
创新技术 | 应用优势 | |
---|---|---|
1 | 整体式设备,集成地震计、模数转换、GPS、无线传输、数字存储、以及电源等,护壳坚固轻便 | 放置好采集仪,按一下开关就OK |
2 | 智能勘探,屏幕上不再仅仅是微动记录,而是频散曲线和信号频谱,采集过程便知地层软硬和分层 | 傻瓜勘探,操作简单,复杂事情简单做,仪器专家系统作后盾 |
3 | 自动识别设备ID和台阵序号,高精度GPS定位和自动计算距离 | 自动记录设备位置,大台阵节点间的距离无需测量 |
4 | 仪器具有4G、WIFI和自采模式,可根据需要灵活切换 | 适应能力强,全工况条件均可采集数据 |
5 | 4G全网通+WD云平台,现场和远程均可监视数据采集工况,并可交替控制设备 | 网通地区使用方便,内业中心与现场施工沟通0距离 |
6 | WIFI MESH网络,双天线MIMO传输,600米通视距离数据传输,具有大范围局域网功能 | 适应边远地区和不能使用外网的大深度勘探需要 |
7 | 随时检查电源电压、温度、存储卡和被移动等参数;彩色指示灯显示4G、WIFI和GPS工况 | 操控仪和手机均可监视仪器工况,信息化施工,心中有底 |
8 | 历史数据在采集仪和云平台均有存储,数据双备份 | 账号内数据共享,无线下载,无需拔插存储卡 |
9 | 采集仪储运箱内置充电器 | 储运箱内充电,接通市电即可,省事又整齐 |
10 | OTA方式实现操控系统与固件优化升级 | 仪器就地更新,无需送交厂家,省时又省事 |
11 | 松下坚固型计算机安装操控系统,三防品质、超高亮度显示屏 | 适应野外施工,手持操作方便 |
应用领域
1.城市地下空间地质调查
2.地灾与不良地质勘查(滑坡、采空区、岩溶等)
3.地质构造、地热与水源地调查
4.能源与矿产勘查
5.尾矿堆积坝勘查与安全评价
6.各类岩土工程勘察等
应用案例

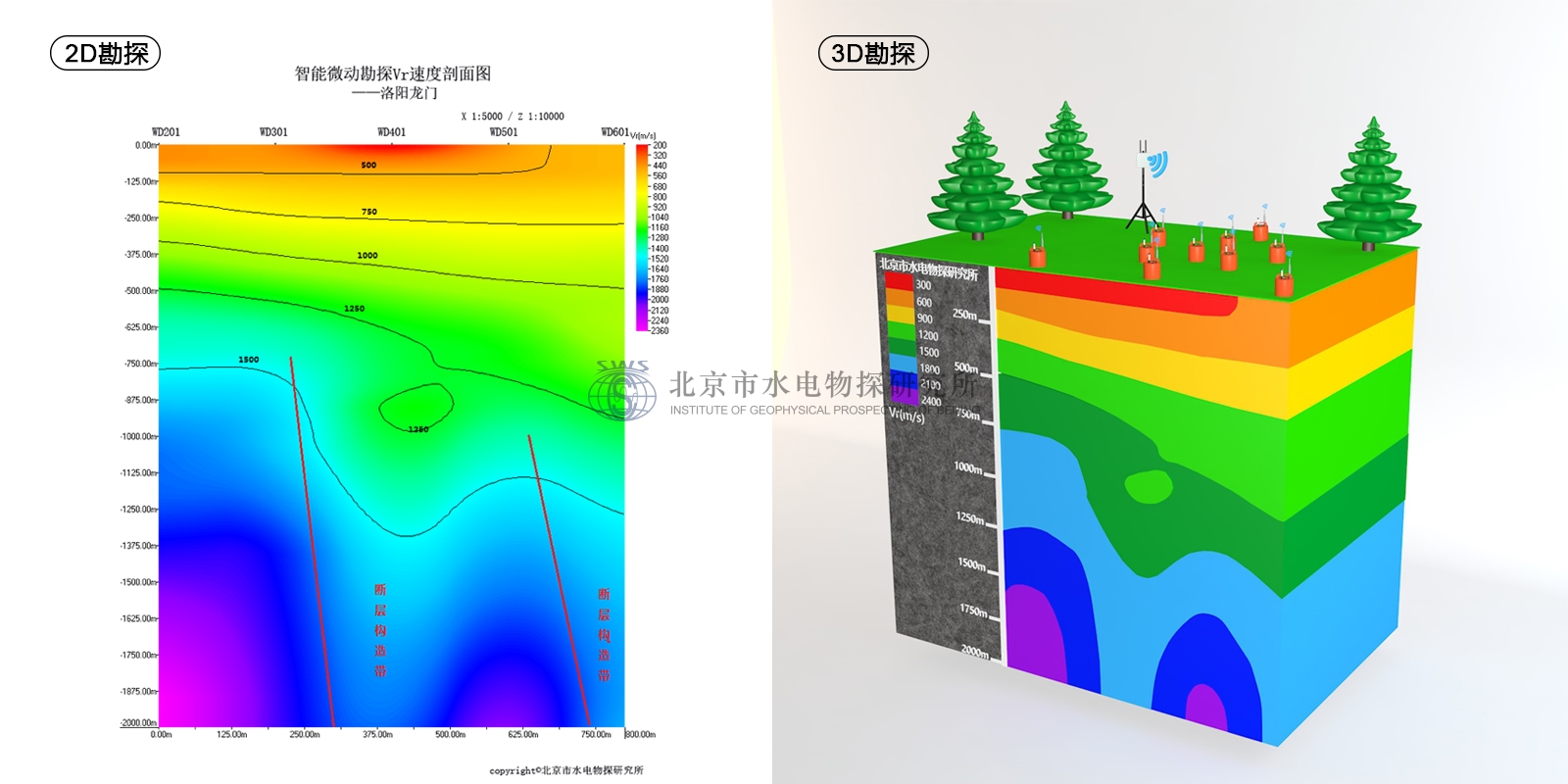

2D图中随深度增加速度增高,典型的岩体垂直风化特征;由左至右500米以下速度呈降低趋势和凹陷,反映构造破碎带和风化槽的特征。
用4G网,台阵为嵌套三角形,测点间距200米,5个测点,测深2000米。

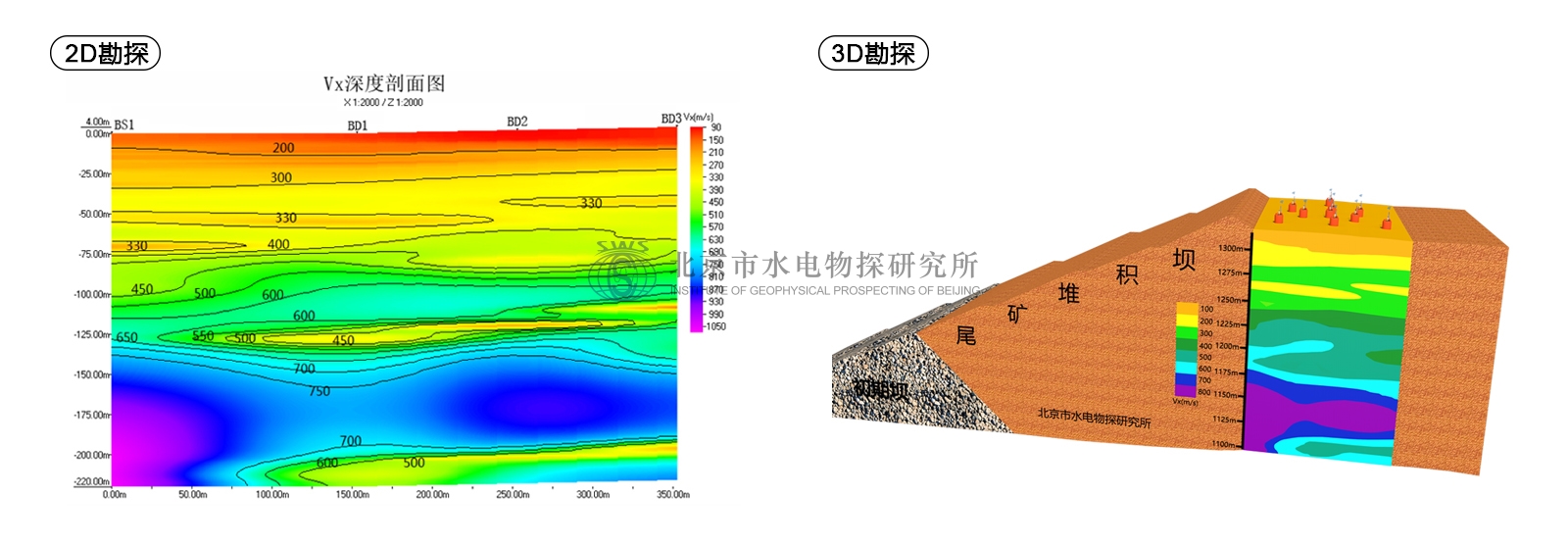

2D速度图清晰反映尾矿砂的沉积分层、高低速度互层和堆积坝底原始地层的工程性质。
用Wi-Fi,台阵为嵌套三角形,测线长度为350米,4个测点,测深220米。

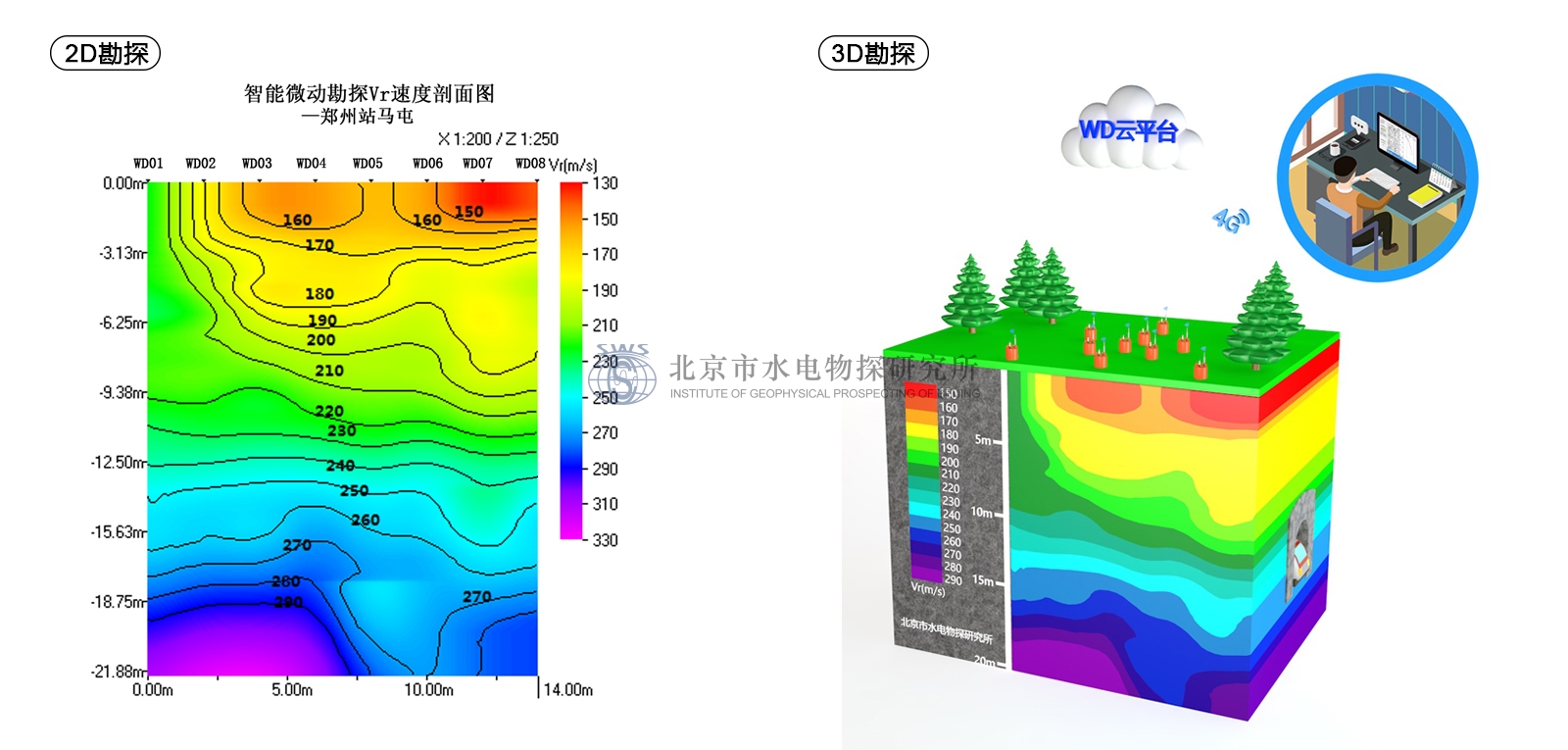

2D精细速度剖面,准确提供地铁沿线土的性质、病害地质体分布等,为盾构安全施工提供地质资料。
用4G网,台阵为嵌套三角形,测点间距2米,8个测点,测深21.88米。
