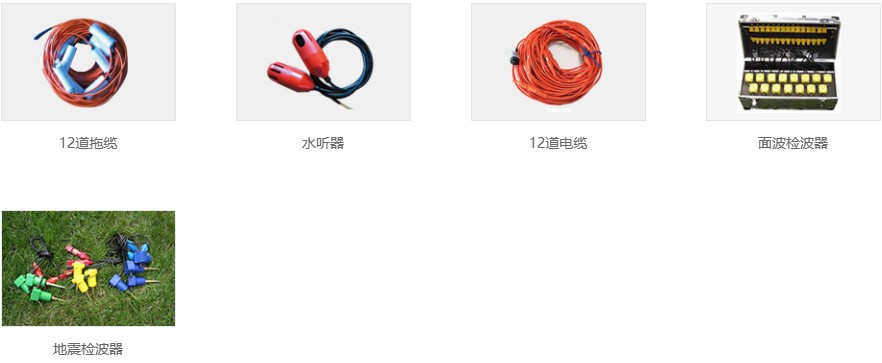

产品配置Product Configuration

  • undefined

    12道拖缆

  • undefined

    水听器

  • undefined

    12道电缆

  • undefined

    面波检波器

  • undefined

    地震检波器

  • undefined

    三分量波速测试探头

产品指标Production Target

SWS-6A工程勘探与工程检测系统

通道数A/D转换器频带宽度采样率动态范围
24通道24位0.5-4000Hz0.01~20ms多档可选120~132dB
滤波方式USB接口操作系统大采集时长主板
数字滤波2个Windows XP系统超长采集记录功能工控级主板

SWS-7工程勘探与工程检测系统

通道数A/D转换器频带宽度采样率动态范围
48通道24位0.5-4000Hz0.01~20ms多档可选120~132dB
滤波方式USB接口操作系统大采集时长主板
数字滤波2个Windows XP系统超长采集记录功能工控级主板

主要功能Major function

多道瞬态面波勘察与检测

高密度地震映象勘察

水域走航式高密度地震反射波勘察

地震反射波、折射波勘察

超长采样的地脉动测试

工程测振分析评价

弹性波CT检测与钻孔波速测试

基桩无损检测

应用软件Utility software

面波处理软件

Surface wave sounding

具有输入多测点面波记录和编辑功能,具有时域波型分析与基阶波时窗选择、F—K域频散数据分离与基阶提取、深度—速度域地质分层及反演VS波层速度、面波频散曲线对比分析等功能。处理过程中可实时提供操作帮助。

面波地质绘图软件

Surface wave mapping

具有沿测线成图和工区内任选面波测点成图功能,具有地形与数据编辑功能、成图比例尺选择与彩图调色板功能、利用地层物性自动分层和地质图绘制(包括填充图例)的功能。处理过程中可实时提供操作帮助。

地震反射波处理软件

Land seismic reflection

包括:地震反射波叠前预处理、CDP叠加处理和叠后剖面处理三部分。

叠前预处理包括:采集记录的显示检查、坏道剔除与内插、频谱分析与滤波、剖面炮检初至静校正、按群速度筛除面波、局部滤波清理面波、小波道间相关去噪、抽取共偏移距道集。

水域走航式高密度地震反射波处理软件

Water area high density seismic reflection

适用于水域(江、河、湖、海)走航式高密度地震反射波处理,处理数据流量大,强多次波剔除功能和有效信号的增强功能,同相轴自动拾取、地层分析解释功能。

软件包括:

1预处理:记录击发时间校正、记录数据清理、频谱分析与滤波、等偏剖面平移叠加、抽取共偏移道集。

2剖面处理:各道击发时间校正、共偏移道集动校正、频谱分析与滤波、速度分析、震源颤尾清理、反射波形压缩、水底多次波清理、小波道间相关去噪、自动拾取和手工标记直达波、反射波同相轴、时深转换成图。

3解释处理:不同记录数据频谱对比,分析反射异常;纵横剖面交点道对比,利于解释校正、检测闭合差、标记位图、剖面地质解释。

高密度地震映象处理软件

High density seismic image processing software

适用于浅地表调查的高密度地震映象资料的处理,主要功能包括:非正常道剔除、激发时间校正、谱分析与滤波、道均衡与增益提升,自动拾取同相轴与分析、时深转换。

地震折射波处理软件

Seismic refraction processing

适用于平行追逐相遇折射波观测系统资料的处理。软件的处理功能包括:

1 预处理:初至波幅度一致性调整、初至折射波拾取并组成数组文件

2 系统处理:相遇端点盖层分层、平行追逐相遇常规参数分析与综合分析、综合剖面成图。

地震波速测井处理软件

Seismic logging processing

适用于钻孔波速测井资料的处理。

软件的处理功能包括:三个分量的时域测井资料构成;初至波幅度调整、初至波自动拾取和手工拾取、对孔深大于20米以上的波速测井,具有矢量分析与合成功能(弥补深孔水平分量方向的不确定性);波速的分段解释及成图。

工程测震处理软件

Engineering seismic testing processing

适用于工程测震资料的处理和测震评价。处理过程输入传感器的定量标定数据,处理结果直接提供测点的加速度、位移和速度值,用于震动环境条件的评价。

桩基检测处理软件

Pile non-destructive integrity testing processing

适用于小应变测桩资料的处理,成果直接提供桩身质量、桩身缺陷。
