强风化破碎带预报——三亚绕城高速公路某隧道

undefined

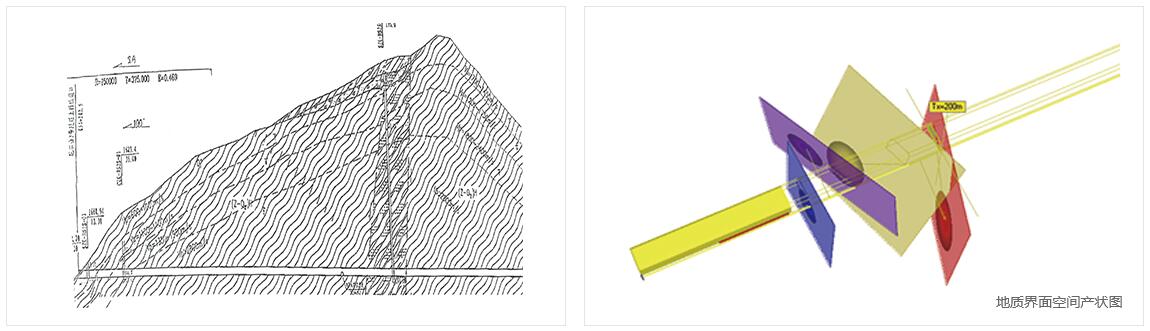

3D构造产状成果图

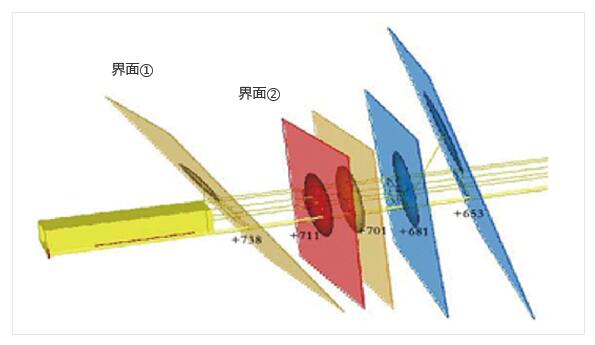

界面反射波的属性符号:界面①为负反射属性,说明围岩由此进入构造破碎带;

界面②为正反射属性,说明围岩由此进入较完整岩体。

3D图直观显示出:界面1俯倾,界面2近乎直立。构造带塌落后的界面形态基本与此吻合。

构造型岩溶预报——宜万铁路某隧道

undefined

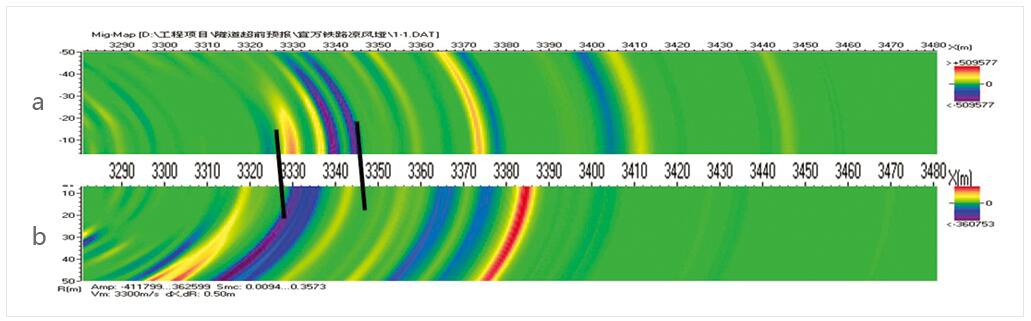

接收点在K53+224的横波偏移成果。图a为左壁预报成果图,图b为右壁预报成果图。可以看出:岩溶发育带的走向,由左壁325向右壁344大里程桩号延伸的趋势。

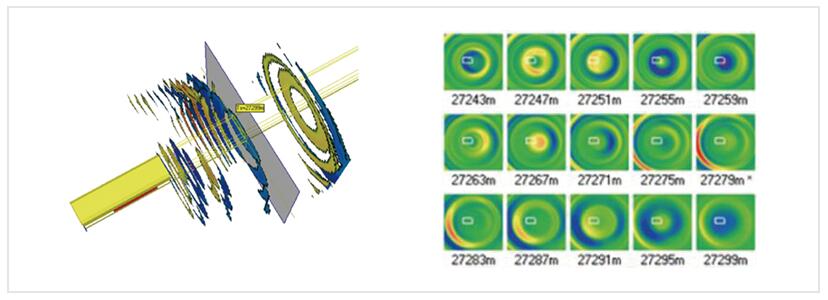

TGP系统实现了隧道横断面偏移扫描图功能,有利分析不良地质与隧道的关系。用于落水洞岩溶和构造岩溶预报,取得成功。

断层破碎带预报————甘肃天宝高速公路某隧道

undefined

评述

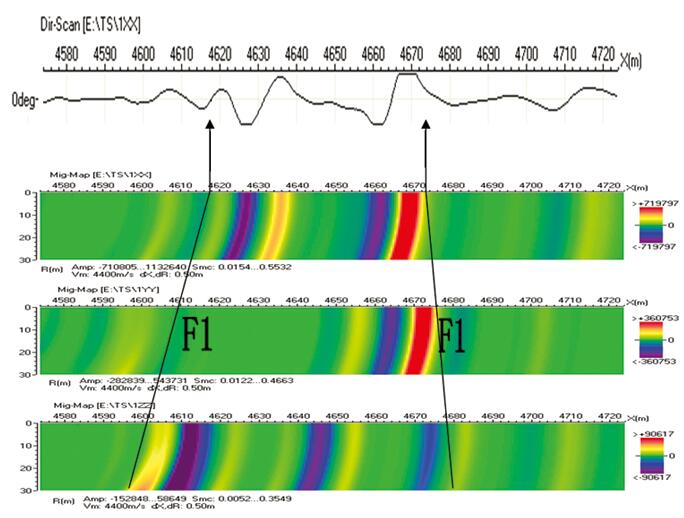

TGP准确预报推断F1断层:SK54+620~670为断层带,岩体破碎,宽度50米,SK54+605~620、和SK54+670~680为断层影响带。 由三分量偏移归位图可以清楚地判断F1断层的边界和影响带范围,与其上(箭头所指)传递衰减曲线反应一致。

(隧道地质预报成果与开挖后的实际地质情况吻合)


溶洞型岩溶的预报——武广铁路客运专线某隧道

undefined

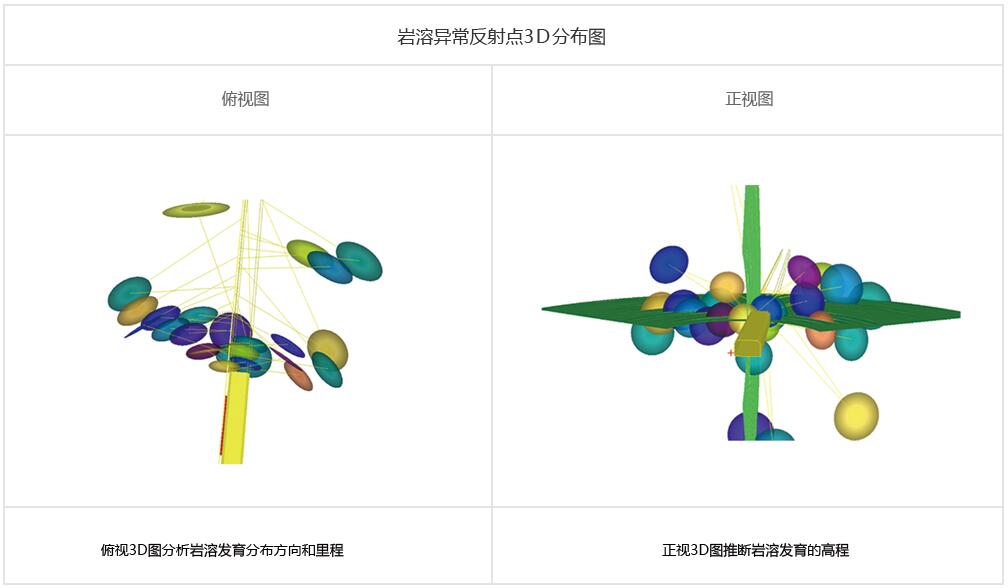

隧道出口DK1909+611~810段预报成果图

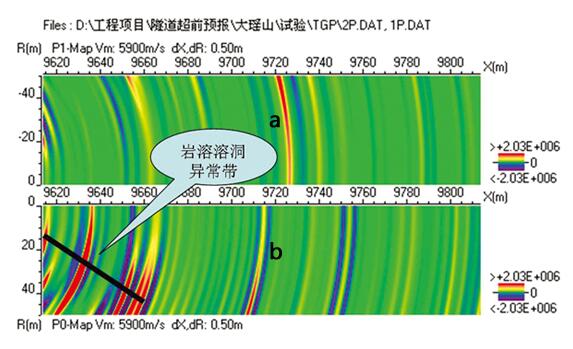

图b黑线指示的绕射波偏移图呈月牙尖灭状特征,反映为岩溶溶洞发育。
