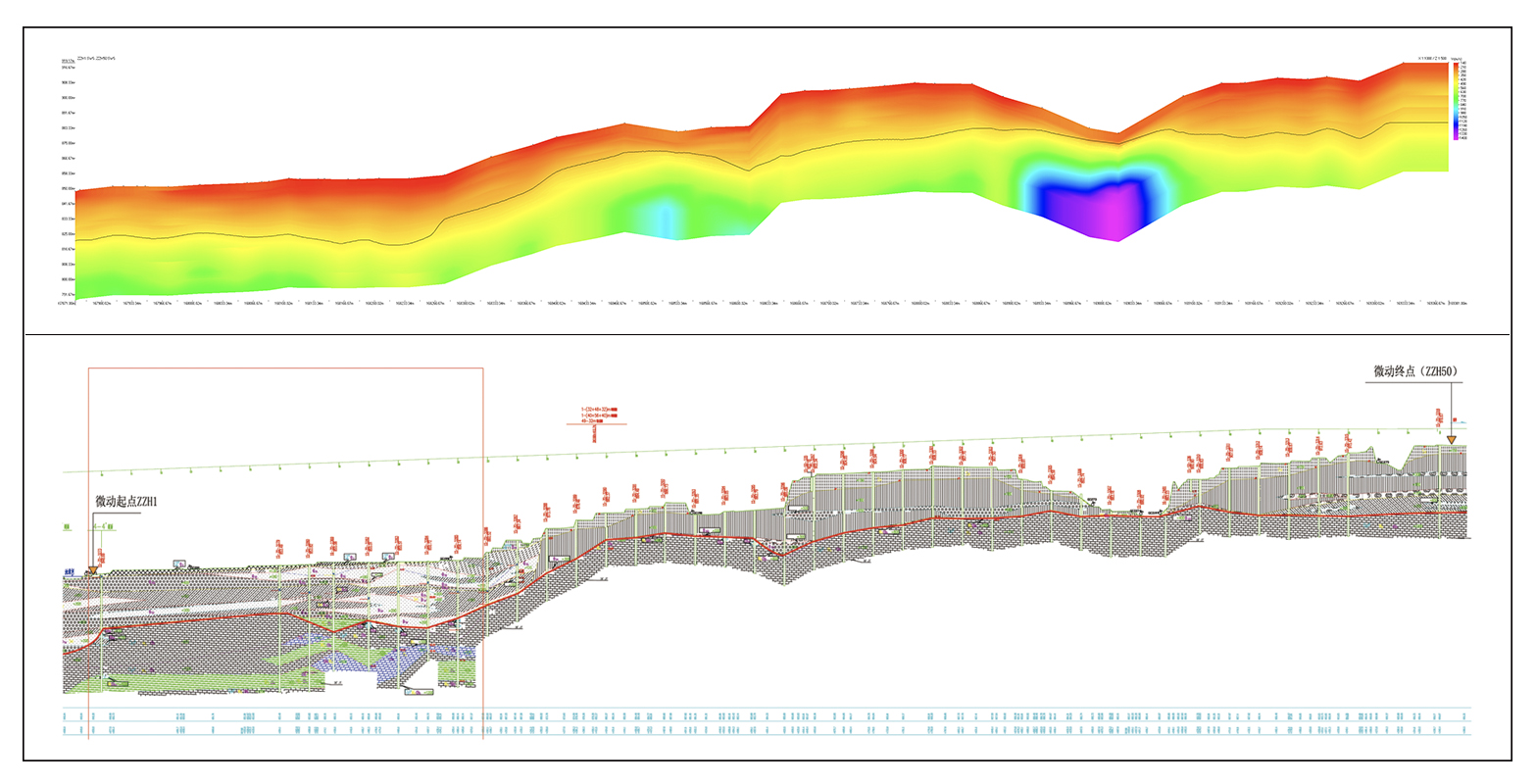

几十米深度勘探成果——地铁线路勘查
2D精细速度剖面,准确提供地铁沿线土的性质、病害地质体分布等,为盾构安全施工提供地质资料。

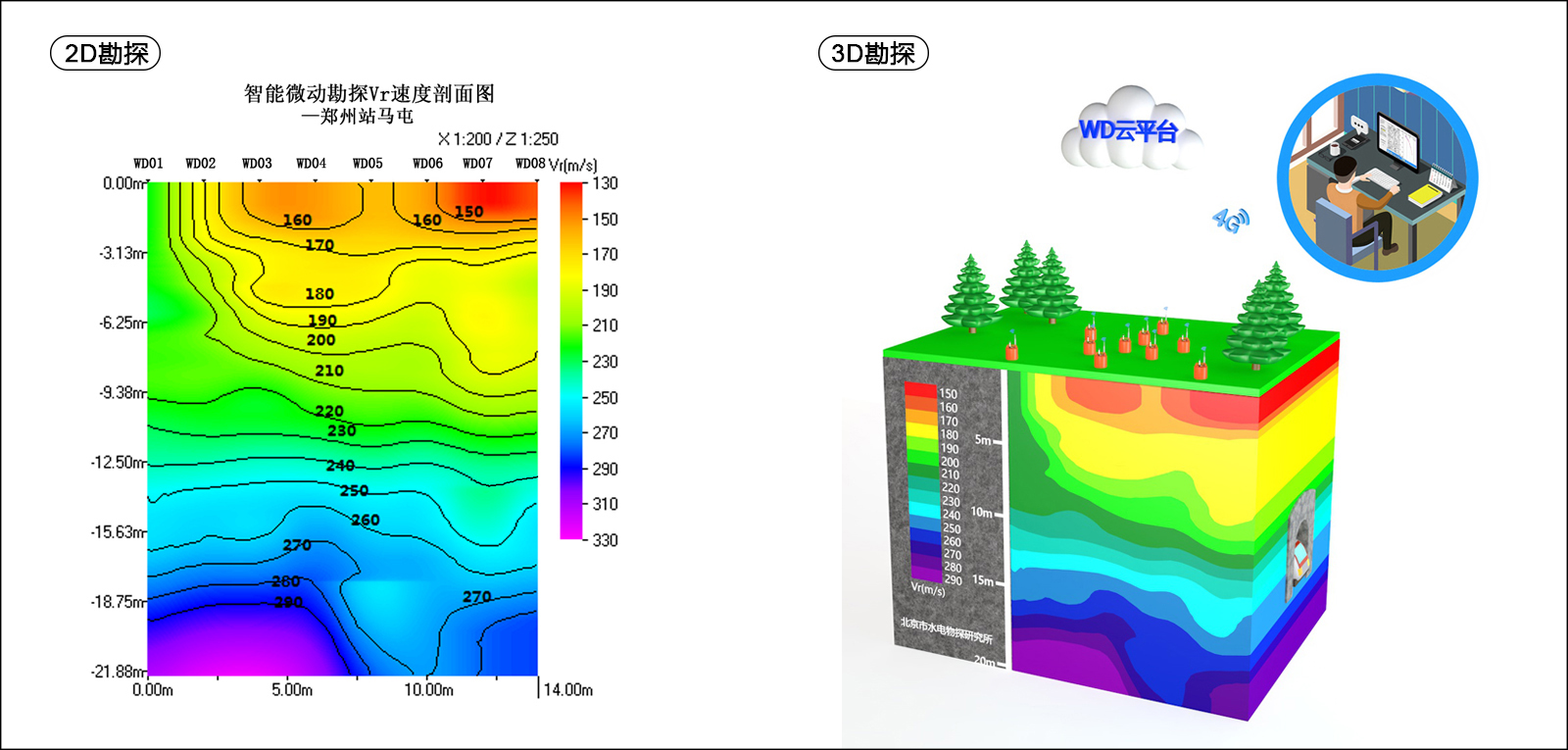

用4G网,台阵为嵌套三角形,测点间距2米,8个测点,测深21.88米。
建筑场地勘察

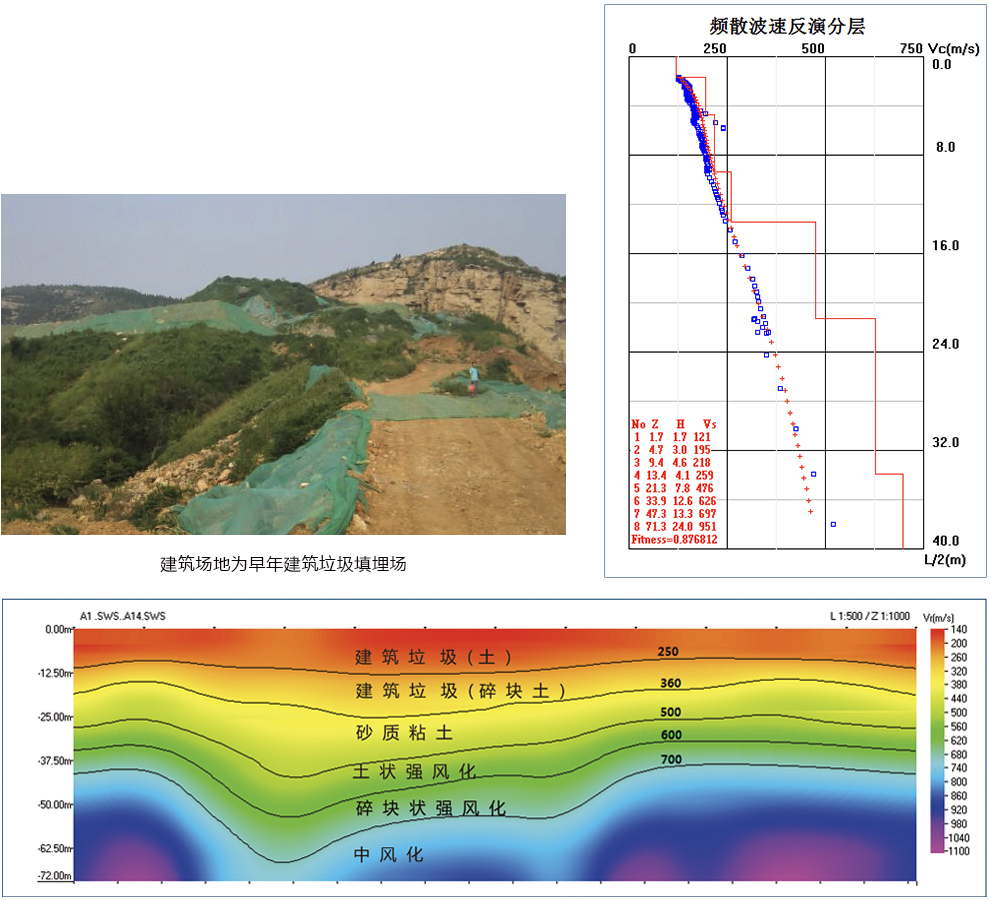

确定垃圾填埋厚度,并对基岩进行风化分带
评述
频散曲线点具有明显的疏密特征,以21.3米为界,上密下疏。21.3米以上为回填建筑垃圾,21.3米以下为原山丘地层。
其中:0~13.4米以上速度低,建筑垃圾以土为主; 13.4~21.3米速度接近500m/s,建筑垃圾以砖、砼、碎块土为主。
建筑场地类型与场地类别的划分

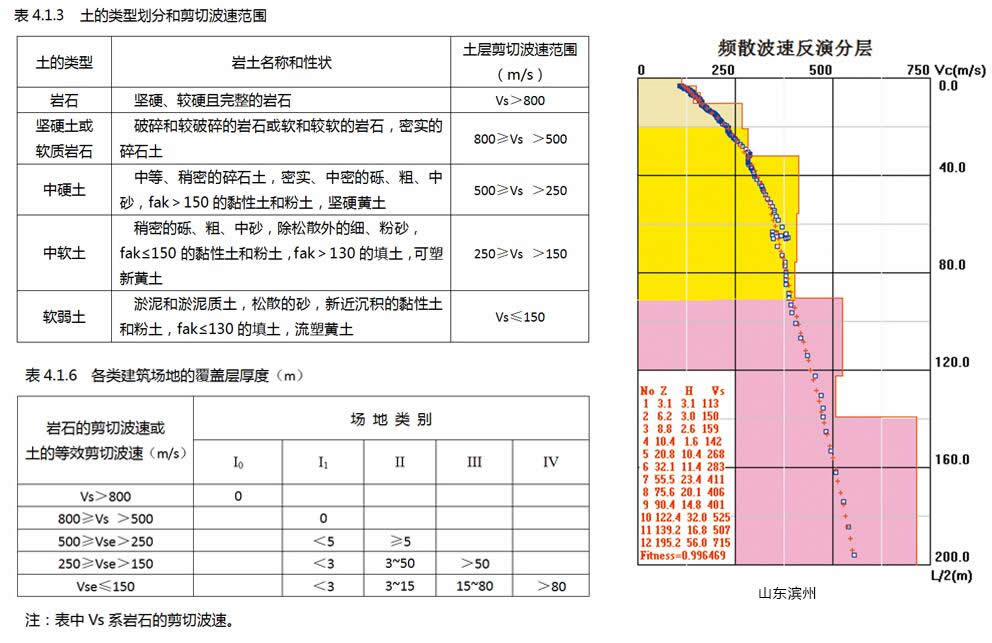

国家标准《建筑抗震设计规范》规定:①根据土层剪切波速度划分土的类型 ②按剪切波速度大于500m/s确定覆盖层厚度。
○ 原常规方法
1、需要钻孔(在中软土或软弱土地区钻孔需要几十米至百米);2、在孔内测波速
○ 智能微动法
无需钻孔和空内测波速,在地面布置台阵,采集10-30分钟即可获得等效剪切波速度和覆盖层厚度,用于划分场地土的类型和建筑场地的类别。
评述
等效剪切波速度为203m/s,属中软土;覆盖层厚度85m;
根据表4.1.3、表4.1.6属III类建筑场地。
高速铁路与公路的地质勘察
桥址微动勘探成果与钻孔资料对比图(山西,太焦铁路某段)

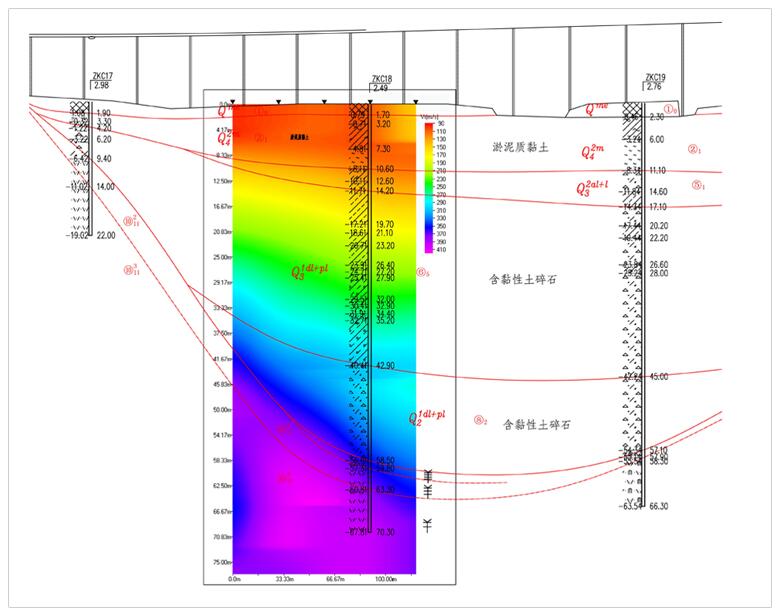

利用WD智能微动勘探,快速准确查明基岩界面,微动勘探成果与钻探资料吻合
高速公路桥址勘察成果图
评述
高速公路与铁路地质勘查线路长,钻机设备搬家困难。
利用WD智能微动勘探仪,快速便捷,与钻孔结合,达到少钻孔又能精细地质绘图的目的。

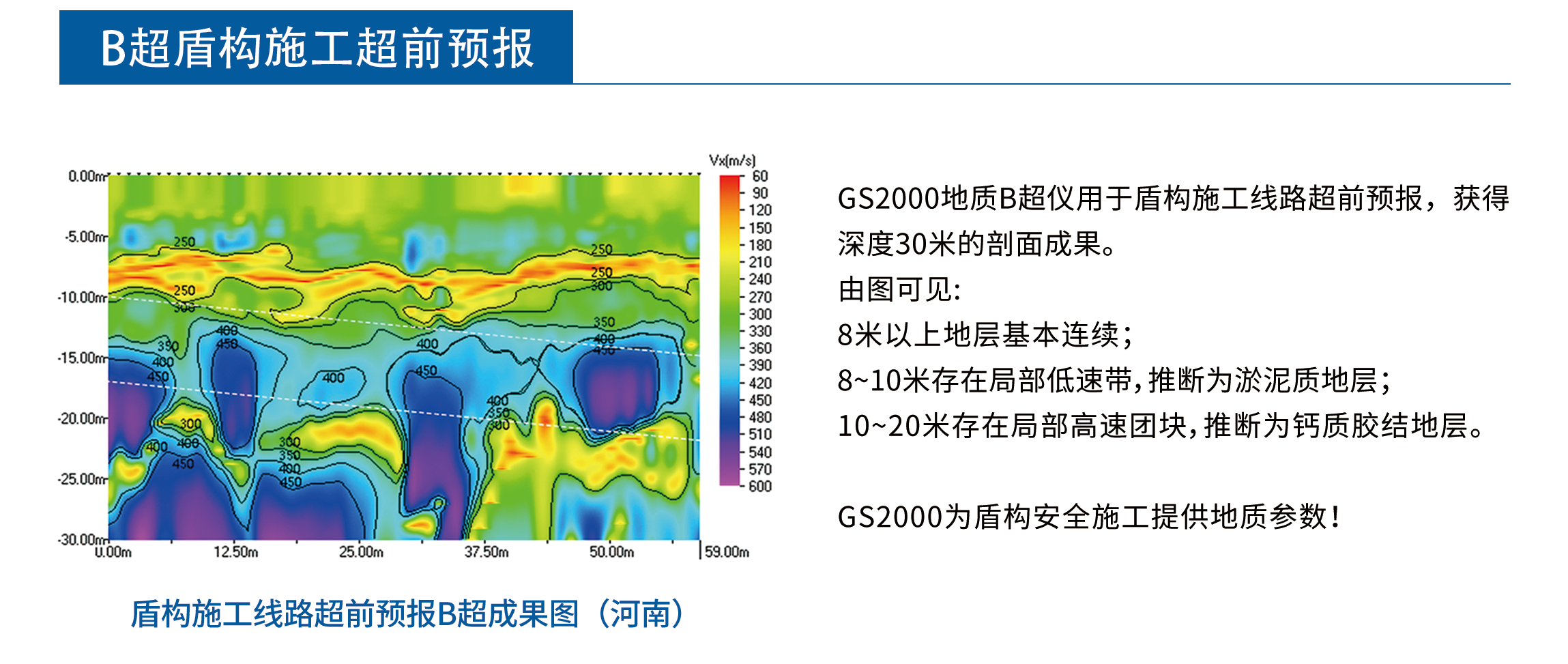

盾构施工地质勘察
城市地铁建设中广泛应用盾构施工,线路地质条件关系盾构施工的安全。在繁忙拥堵的城市应用 WD智能微动勘探可为盾构施工探路。
评述

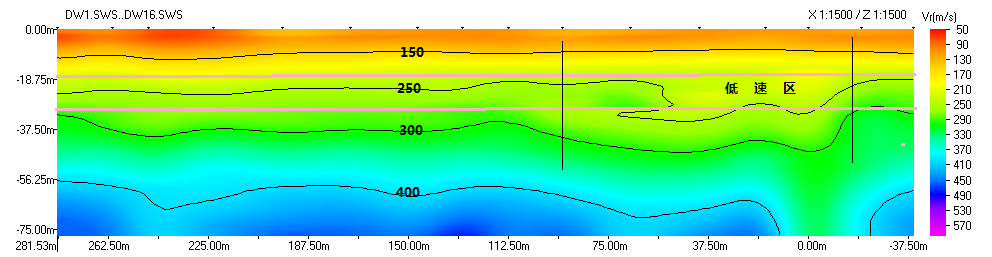

某沿海城市地铁初勘成果,埋深15米-25米范围。面波速度为200m/s-300m/s之间,为细颗粒土;
A-B段速度低,为含细砂淤泥地层,盾构施工接近A-B段应注意地质变层。

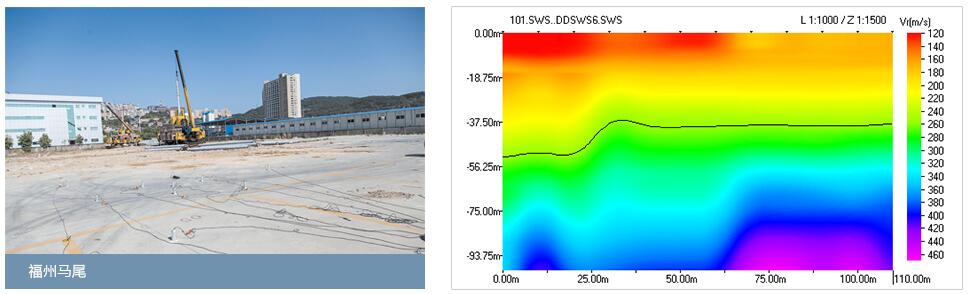

预应力混凝土桩基础勘察
桩基础的勘察资料,尤其在贯入深度起伏较大的工区,利用有限的钻孔很难满足施工要求, WD智能微动勘探可以获得精细的地层速度剖面,结合少数钻孔的对比分析,可以准确确定每根桩的长度。
评述
面波速度剖面,直接反应地层物性,与土介质密度、软硬、粒径有密切的关系。
WD智能微动勘探成果提供桩端持力层深度及起伏形态,为桩基础施工提供宝贵地质资料。
尾矿堆积坝勘查与安全评价
尾矿堆积坝勘查与安全评价
百米深度勘探成果——尾矿坝治理

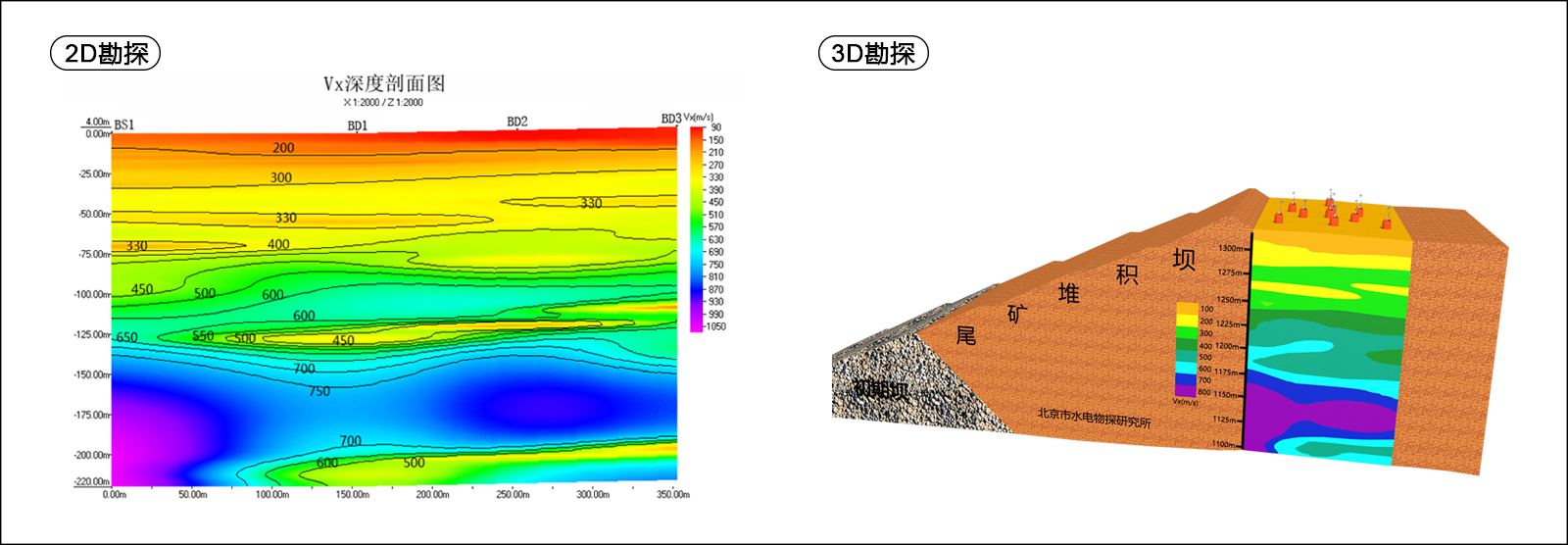

2D速度图清晰反映尾矿砂的沉积分层、高低速度互层和堆积坝底原始地层的工程性质。
用Wi-Fi,台阵为嵌套三角形,测线长度为350米,4个测点,测深220米。

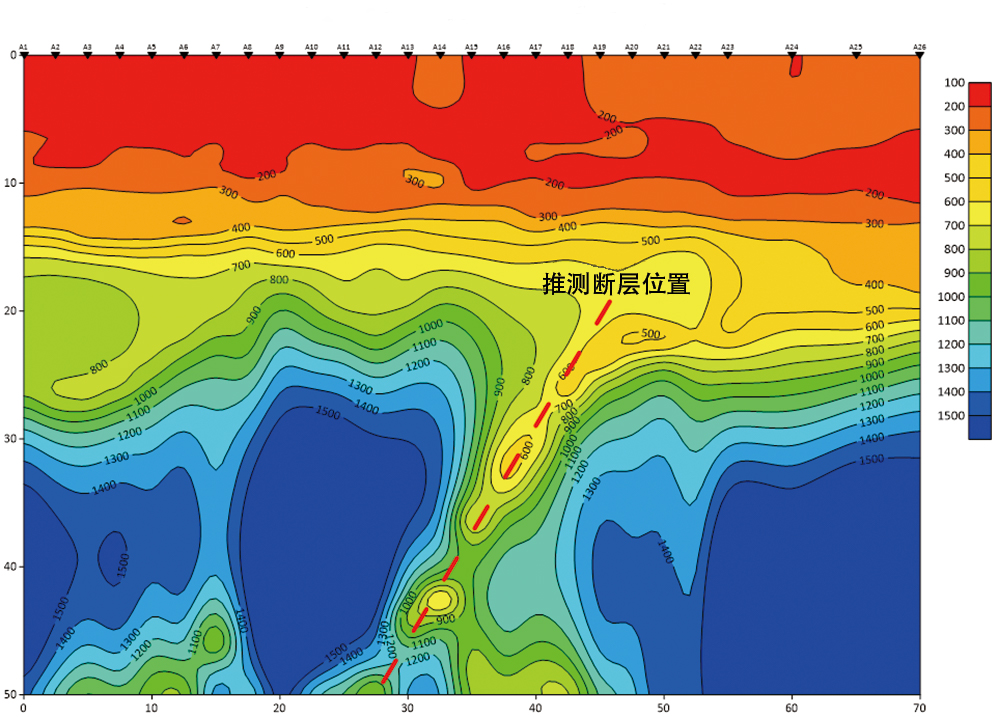

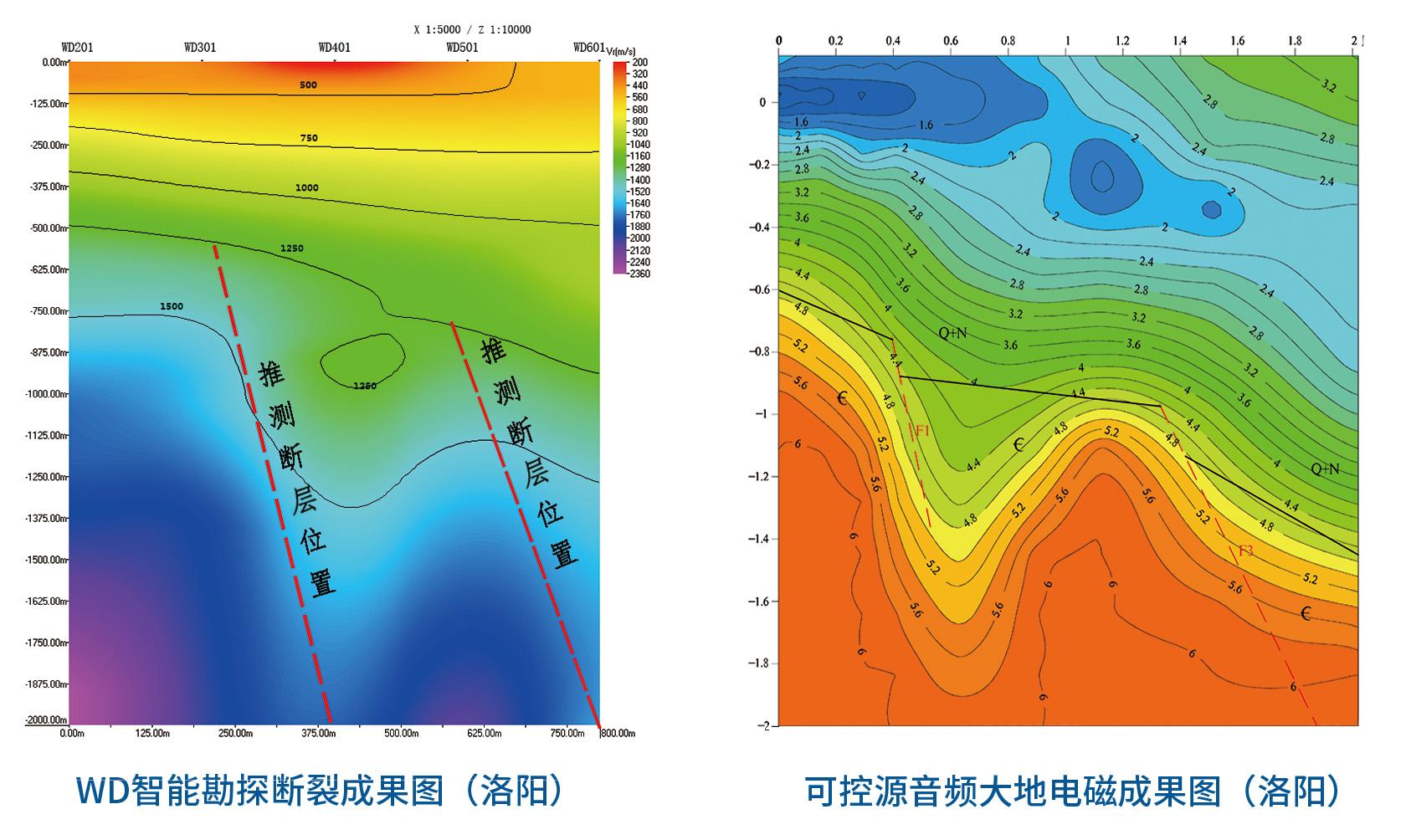

地质构造、地热与水源地调查
地质构造、地热与水源地调查
千米深度勘探成果—地质构造调查

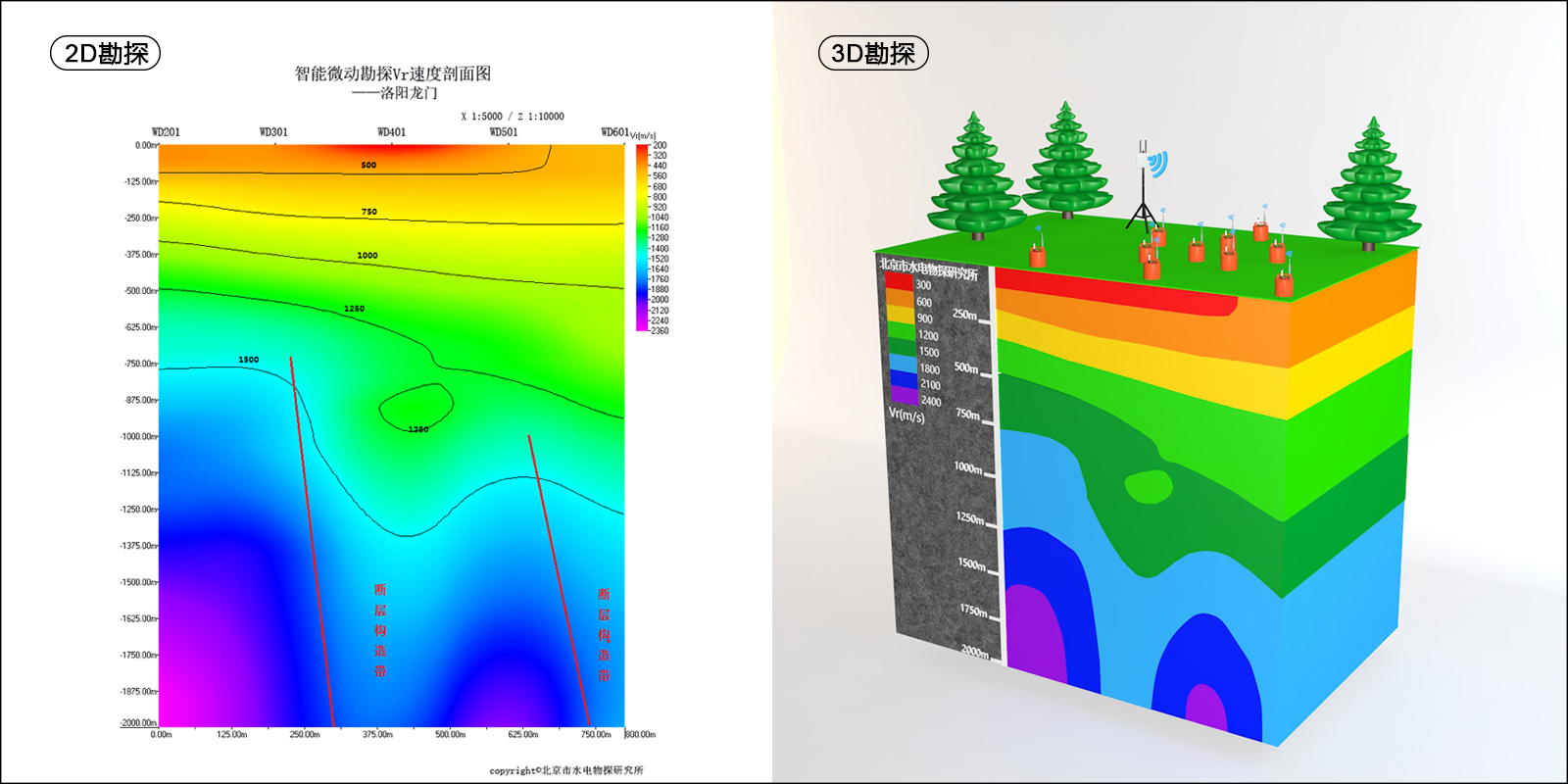

2D图中随深度增加速度增高,典型的岩体垂直风化特征;由左至右500米以下速度呈降低趋势和凹陷,反映构造破碎带和风化槽的特征。
用4G网,台阵为嵌套三角形,测点间距200米,5个测点,测深2000米。

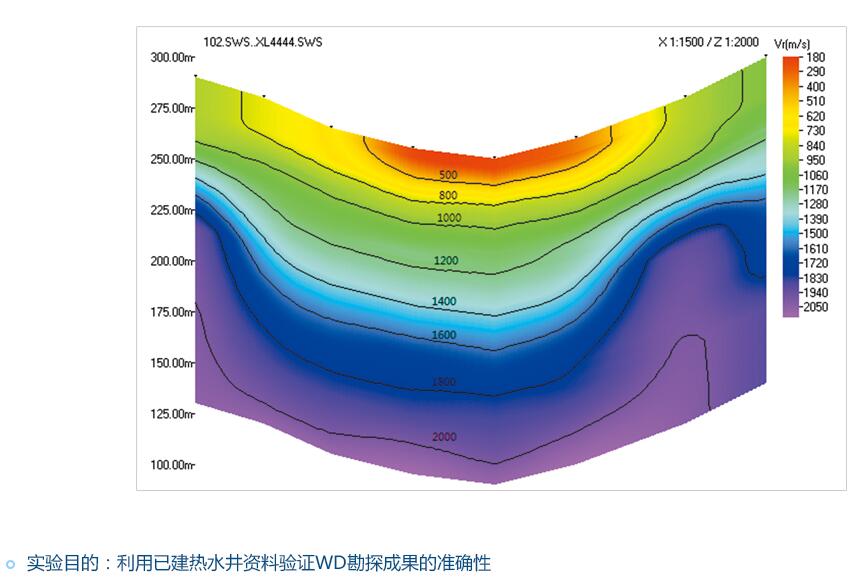

水源地勘探及验证试验
北京北部山区储水构造勘查成果,由最大边长20米的小装置获得。由图可见等速度线呈现低速凹槽形态。推断基岩两侧完整,中间为构造带,具有赋存裂隙水的好条件。
评述

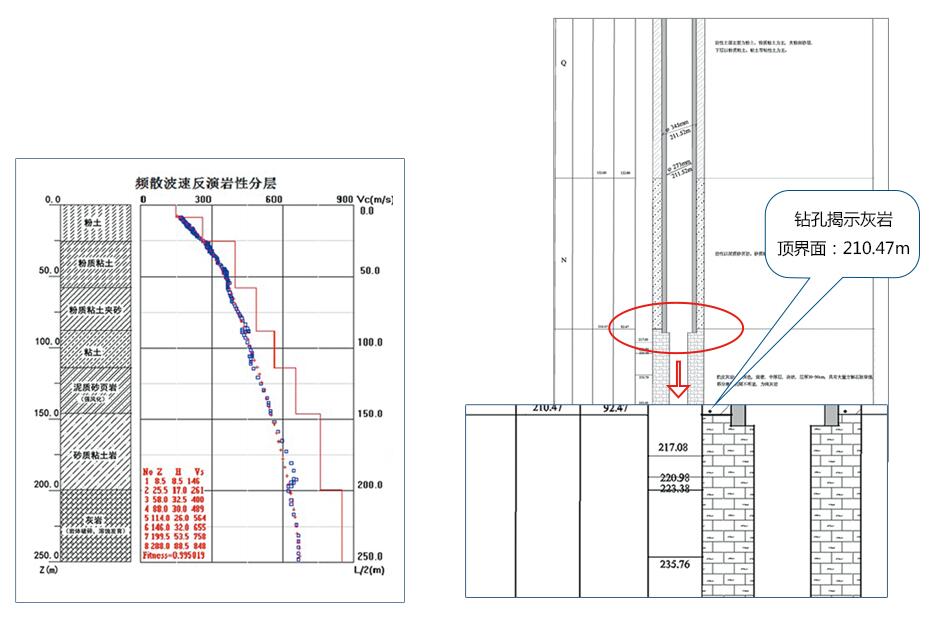

面波频散曲线分层特征明显:
109米以上频散点密,速度<600m/s为覆盖层;
109~193米频散点疏,为砂岩;
193米频散曲线拐点为岩性分界面;
193~250米横波速度800m/s左右,为灰岩构造破碎带,该热水井在此段取水。
城市地下空间地质调查
城市地下空间地质调查

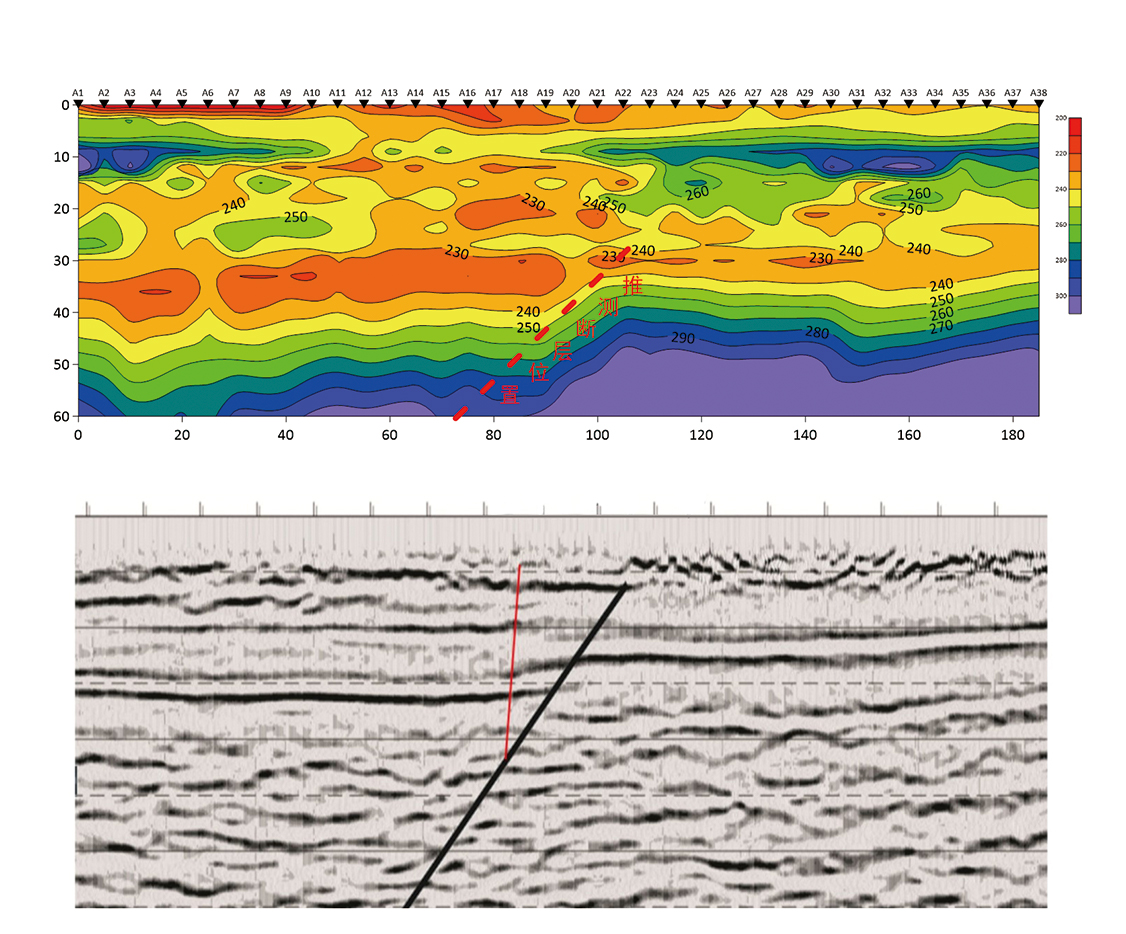

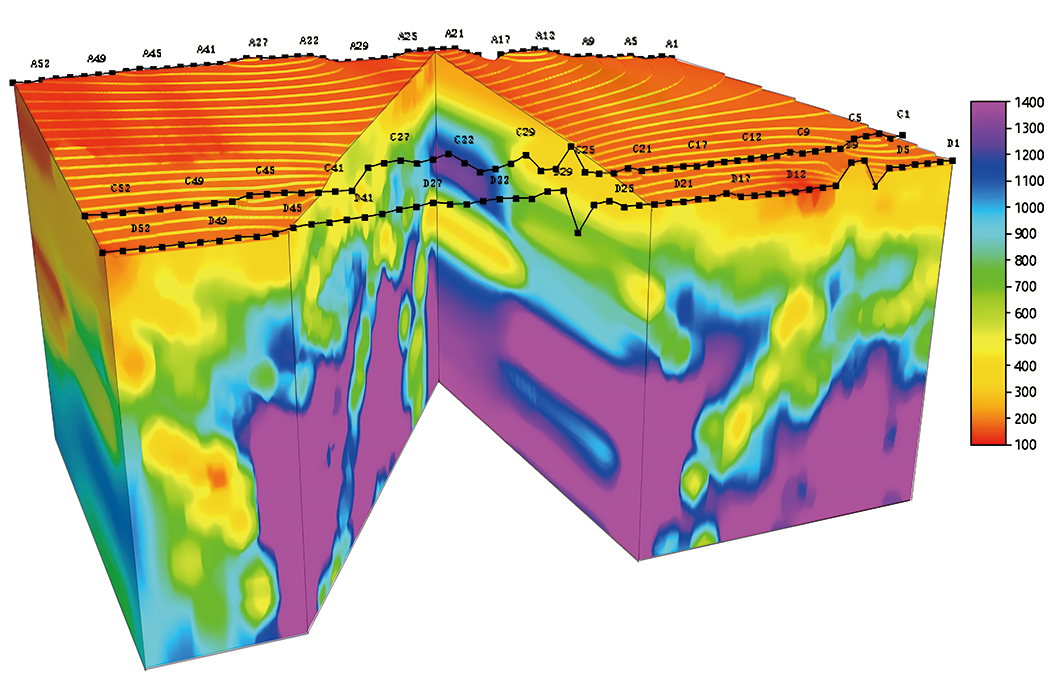

某城市勘探成果图

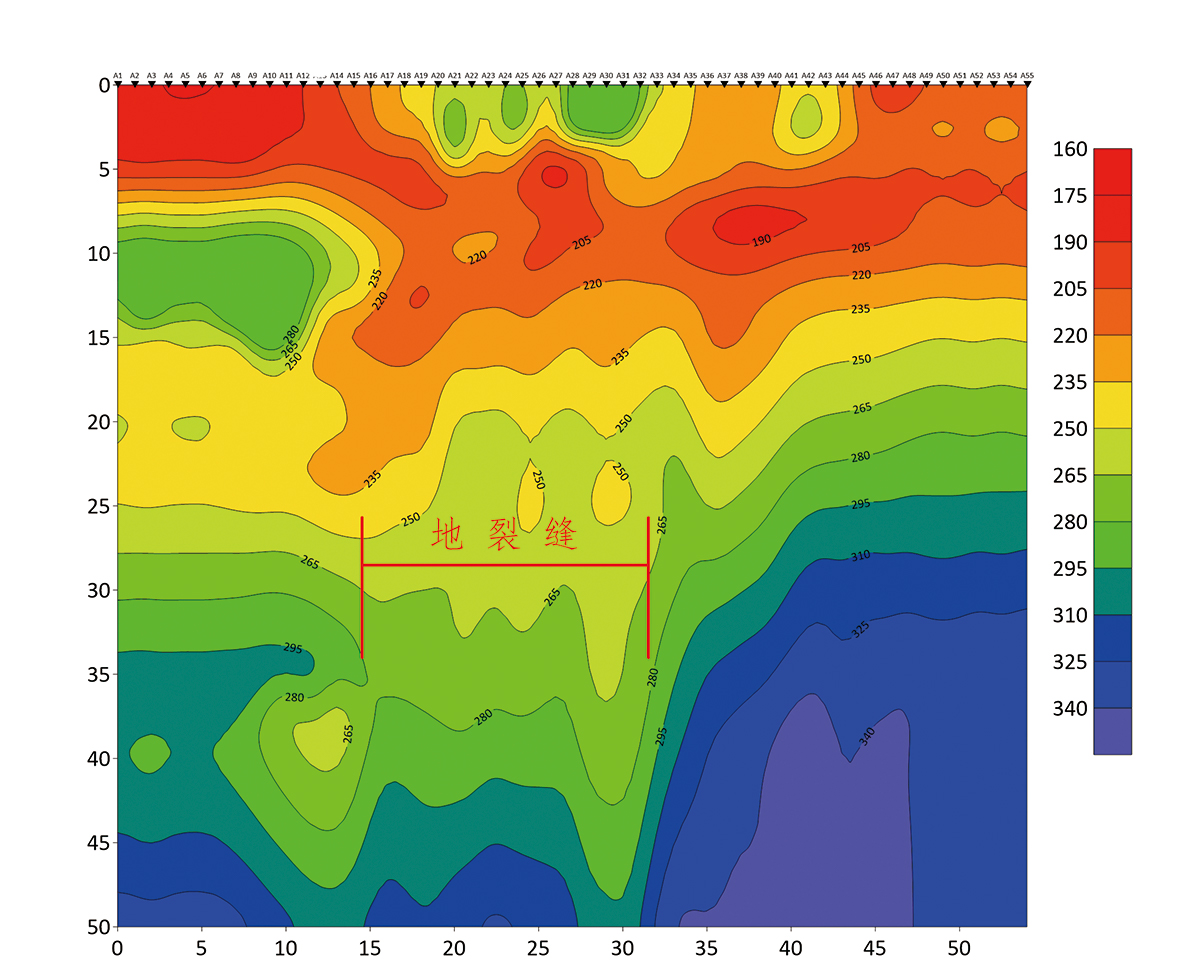

地灾与不良地质勘查(滑坡、采空区、岩溶等)
地灾与不良地质勘查(滑坡、采空区、岩溶等)
采空区地质调查

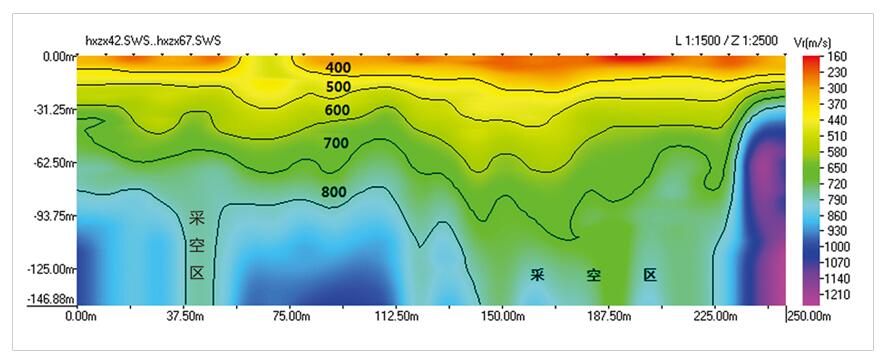

采空区引发上覆地层产生冒落、裂隙发育和沉陷变形,造成地面建筑物破坏,形成建筑场地地质病害,也是目前勘查工作的难题,下图是采用WD智能微动勘探技术进行采空区地质调查的成果。
评述
高采空引发上覆岩体形成冒落带、裂隙发育带和沉陷变形带,造成岩体面波速度降低,三带发育愈甚,速度变化愈大,与未采空段岩体具有明显的速度差
岩溶地质调查
评述

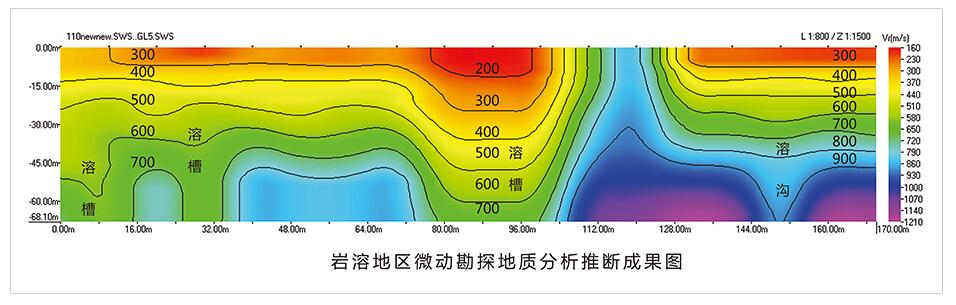

伴随岩溶溶槽、溶沟、溶洞的多寡,面波频散的程度会有重有轻。上图是依据面波等速度线的分布进行的岩溶地质分析推断。
