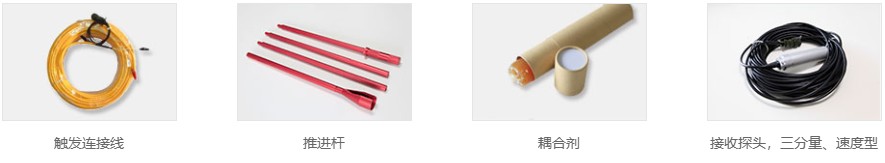

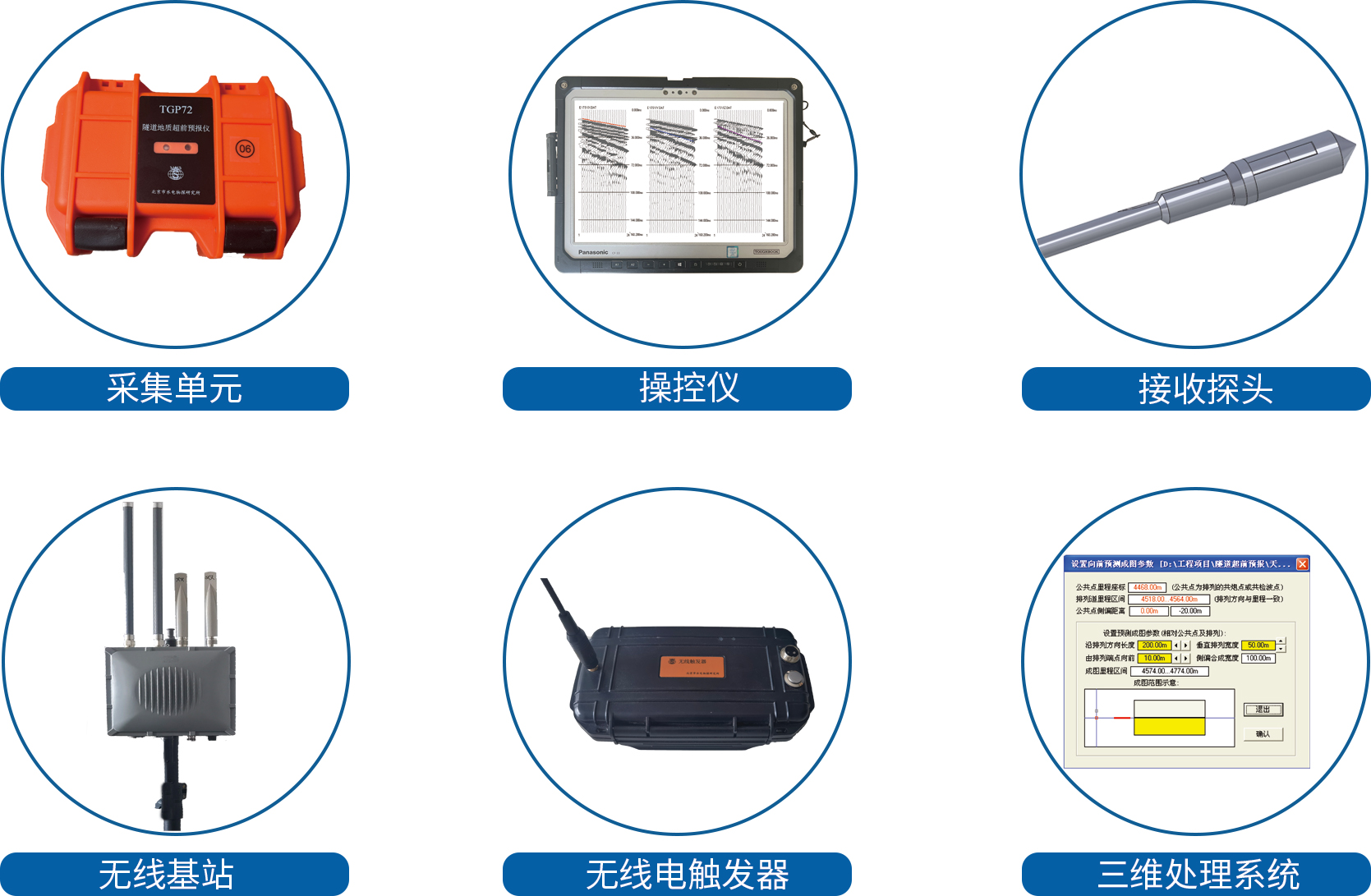

产品配置Product Configuration

  • undefined

    触发连接线


  • undefined

    推进杆


  • undefined

    耦合剂


  • undefined

    接收探头:三分量、速度型


产品指标Production Target

TGP隧道地质超前预报系统

通道数A/D转换器频带宽度采样率采样点数USB接口
12通道24位10-5000Hz10/50/100/200/500μs多档可选2048/4096/8192多档可选2个
存储介质操作系统工作环境温度触发方式数据处理分析系统
固态硬盘Windows操作系统-10~55℃回路开线触发,无延时误差TGPWIN


系统特点System characteristics

采用多波震相分析与处理技术进行预报。

提供隧道3D地质预报成果图,直观分析地质条件。

能够对构造破碎带、软弱岩层带、岩溶发育带等不良地质条件,以及围岩性质进行预报。

预报距离:掌子面前方100~200米。

耦合方式:传感器通过耦合剂与岩体直接耦合,无需其他耗材,减少干扰又节约费用。

接收探头:高灵敏、高指向性的三分量传感器。

触发方式:回线开路触发,无延时误差,对雷管无特殊要求。

钻孔中激发与接收,避免面波干扰与岩石松动圈影响。

系统优势System advantages

1、TGP仪器是隧道超前预报的专业设备

(1) TGP系统改变了以往地震波超前预报技术仅利用地震反射波的局限性,开创了分别提取地震反射波和绕射波双波信息进行地质预报的新局面。

界面类型应用条件
大界面型构造带、岩性接触带、规模岩溶等反射波界面规模大于波长
小界面型溶洞、溶腔、孤石等绕射波界面规模小于波长

(2)密封式一体机,仪器箱体具有防静电、防电磁、防水、防震功能,适应隧道恶劣环境。

(3)TGP仪器的结构具有严格的电磁屏蔽、信号光隔离、和严格的接地设计,保证仪器的高信噪比。

(4)TGP系统采用的是速度型三分量传感器,纵横波清晰分离。

TGP记录:初至起跳明显、规律性强,同相轴一致性好,P波、SH波、SV波分辨清晰。

(5)数据采集界面为双窗口显示,可同时显示当前炮记录与剖面记录,利于实时检查信号质量。

左侧显示剖面记录,右侧显示单炮记录

2、TGP系统采用科学的工法,保证数据采集质量

(1) 观测系统

采用孔中接收与激发:有效避免面波干扰与岩石松动圈的影响,保证数据质量。

两侧接收,一侧激发:激发孔等间隔直线规律布置,以提高信息的规律性反应,以保证信息识别。

(2)接收传感器的耦合

TGP系统通过液态或半液态耦合剂使传感器与钻孔壁耦合,减少信号衰减和波形畸变,操作便捷,成本低。

(3)信号的触发同步方式

TGP系统采用 “回线开路触发方式”,实现炸药爆破产生地震波的同时触发仪器采集,保证“0”延迟。此触发方式对雷管无特殊要求,电雷管、火雷管、导爆雷管等皆可使用。

采集记录波形一致性好,同相轴清晰、初至波明确。

3、TGP系统具有超强数据处理能力

(1)TGP数据处理系统具有综合参数的二维预报和三维地质界面空间成像的功能(极化波处理功能),将预报成果由物探符号转化为地质符号(如走向、倾向、倾角等)并具有3D立体表示功能,方便地质解释。

利用三维矢量检波器采集的地震波信息,获得地质界面空间分布:走向、倾向、倾角和位置,实现预报目的。

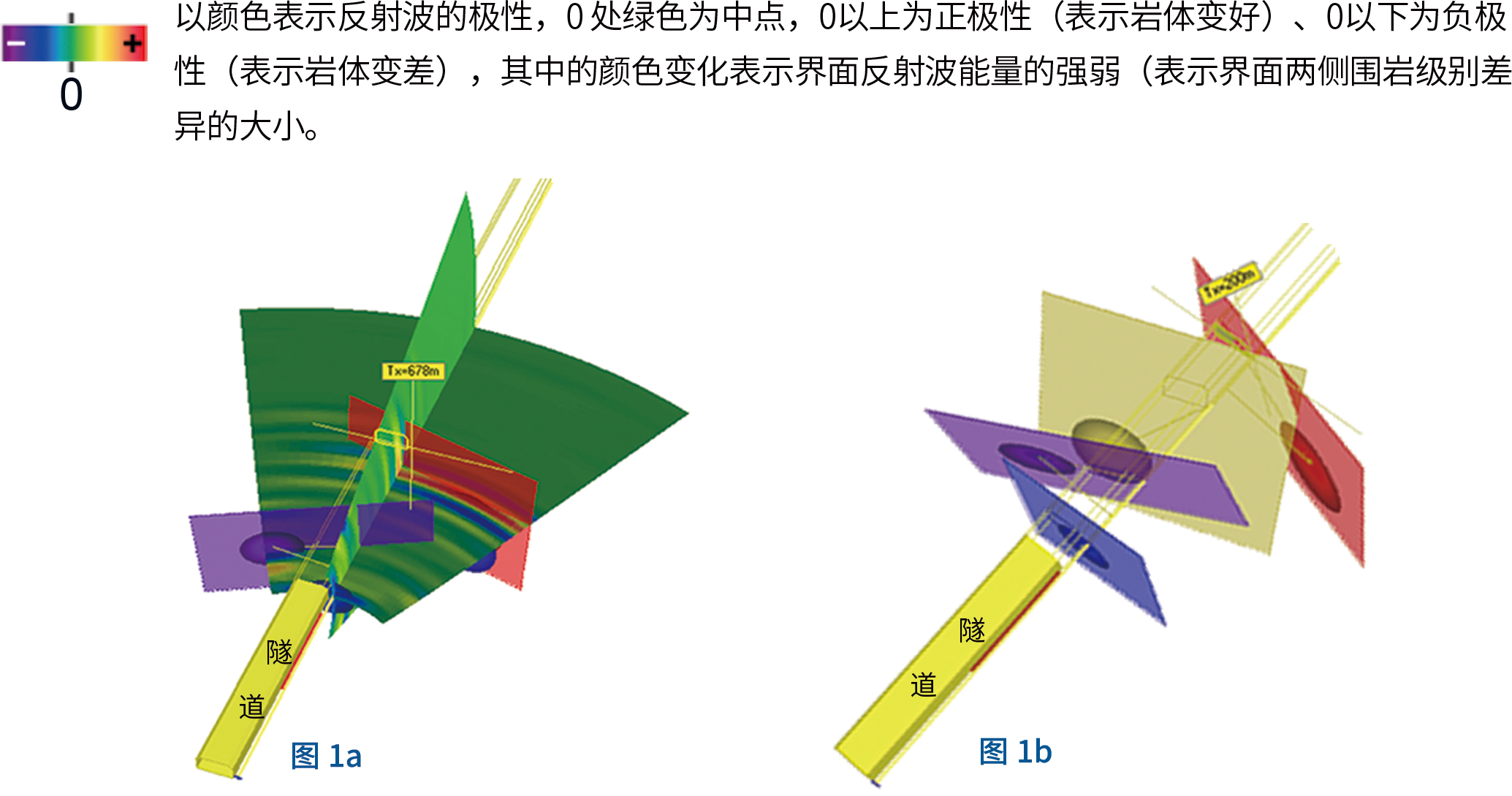

3D界面分布及速度图

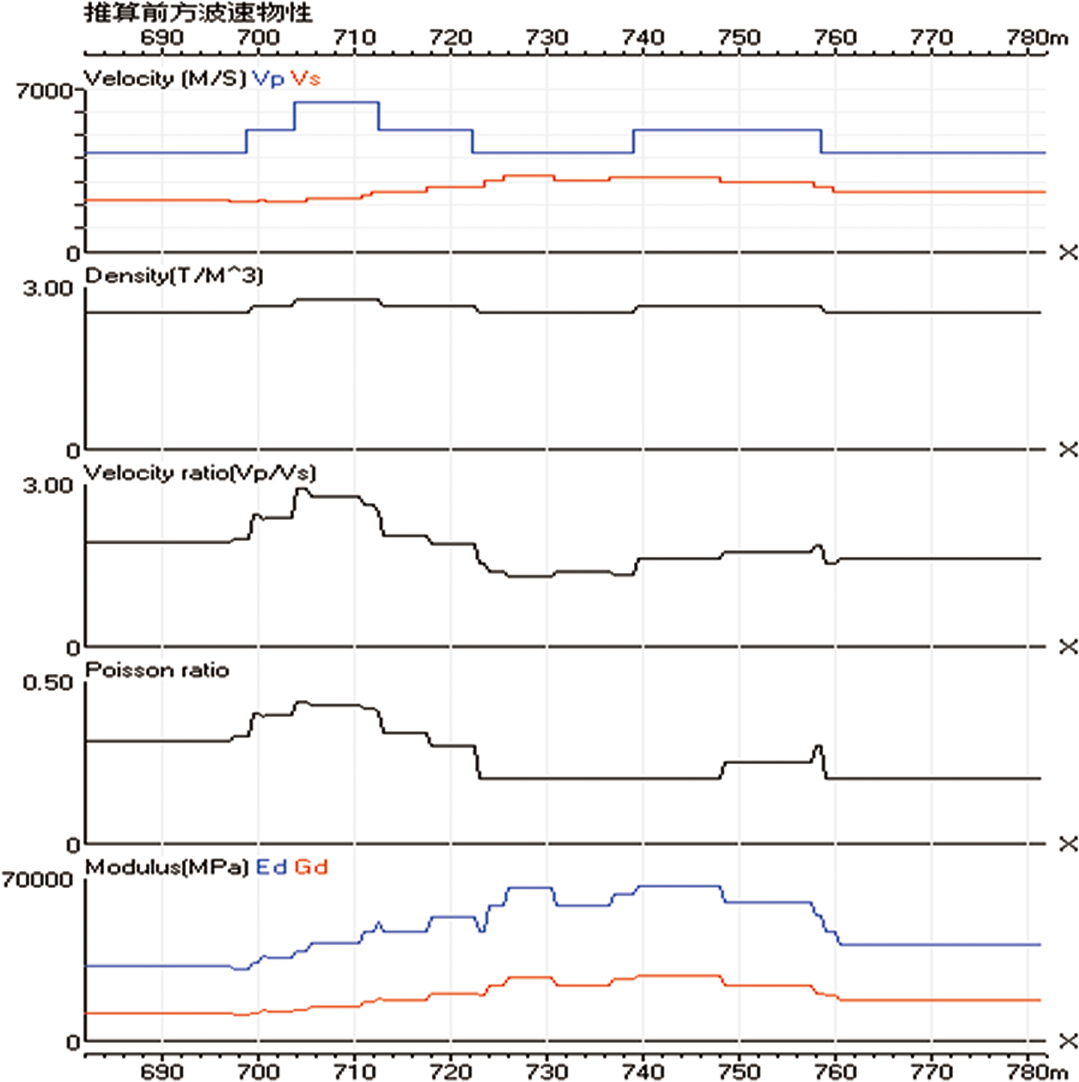

获得掌子面前方地质界面的历程、倾向、倾角,界面性质及岩体弹性波参数,用于岩体分级。

(2)TGP数据处理系统的绕射波归位处理具有纵向偏移归位和横向偏移归位的双重功能,有利于解释地质病害的位置及展布方向。

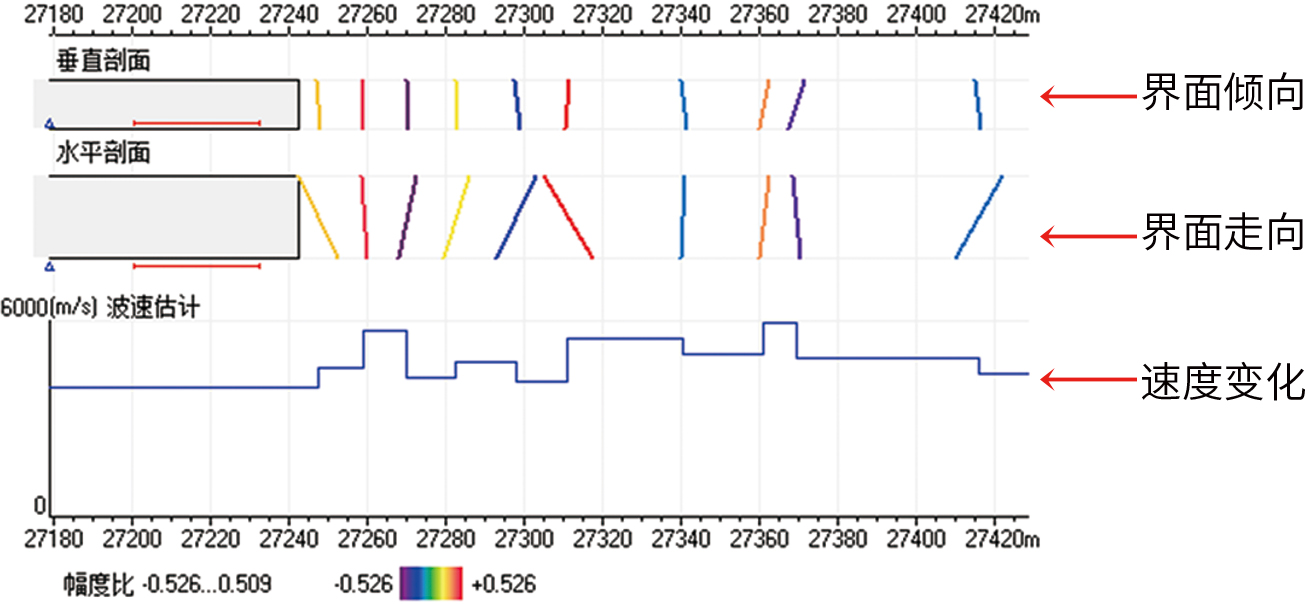

纵向偏移归位成果图(整体了解地质界面沿隧道轴线的分布及其位置)

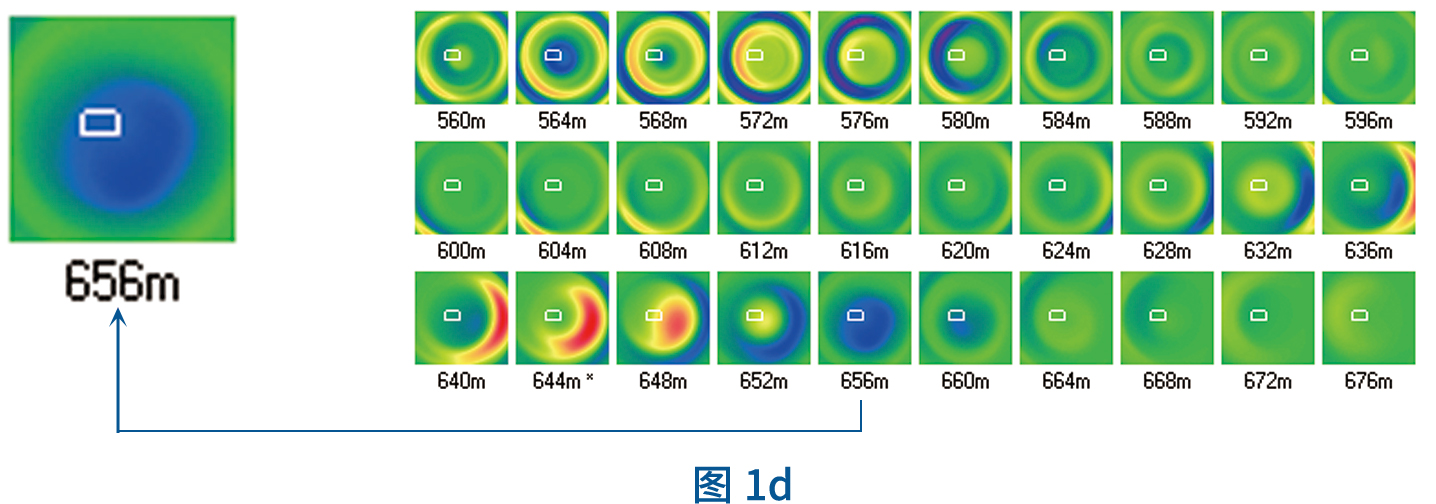

横向偏移归位成果图(用于分析某个断面上地质问题的位置)

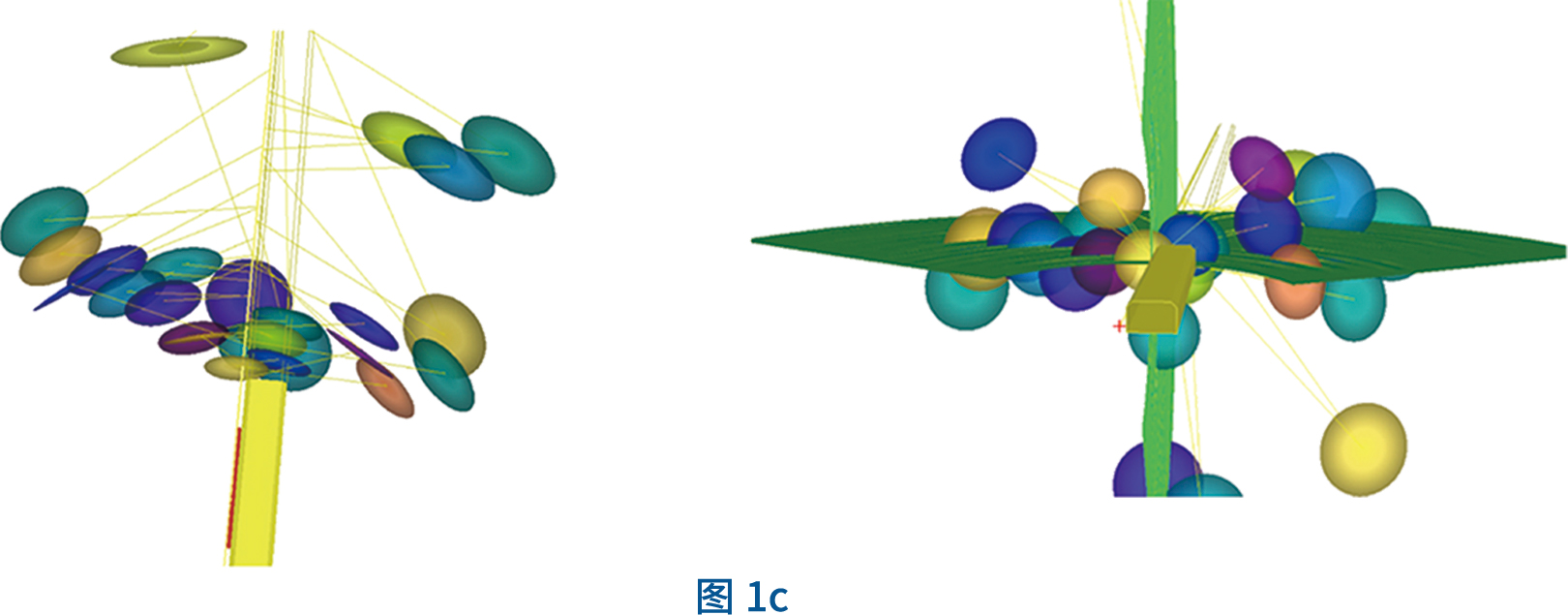

横向偏移归位3D图(映像地质界面的展布及范围)

(3)TGP数据处理系统具有正反演对比功能,即建立地震波信息与异常成果之间的关系,有利于分析有效波与干扰波,克服误报,提高地质预报工作的质量。
