湖北省地质局第一地质大队应用WD智能微动勘探取得优异成果

日期:2019-03-05 浏览量 1173

湖北省地质局第一地质大队于2017年购置了一套我所自主研发的WD智能微动勘探仪。一年多来,地质一队应用WD仪器在采空区调查、滑坡勘察、岩溶勘察、地下水源查找等方面进行了大量实践工作,通过不断探索和总结工程经验,地质一队应用WD智能微动勘探技术取得了优异的成果,同时也验证了WD智能微动勘探技术的实用性、可靠性。

从地质一队提供的诸多案例中不难看出,WD智能微动勘探系统可准确、快速获取地层的横波速度,有效划分地层分布,可有效应用于城市地质调查、采空区调查、岩溶勘察、地质构造调查等工程勘察项目中。

在此也感谢湖北省地质局第一地质大队反馈的宝贵经验。我们也将继续改进与完善,促进智能微动勘探技术进步,推动微动勘探在更广泛的工程领域中发挥作用。


以下成果资料摘录自湖北省地质局第一地质大队在“全局2018 年地质找矿工作交流暨新技术新方法培训会”的交流材料:《微动勘探方法技术应用领域及效果初探》。


采空区调查:湖北省某地区某石膏矿区附近采空区调查

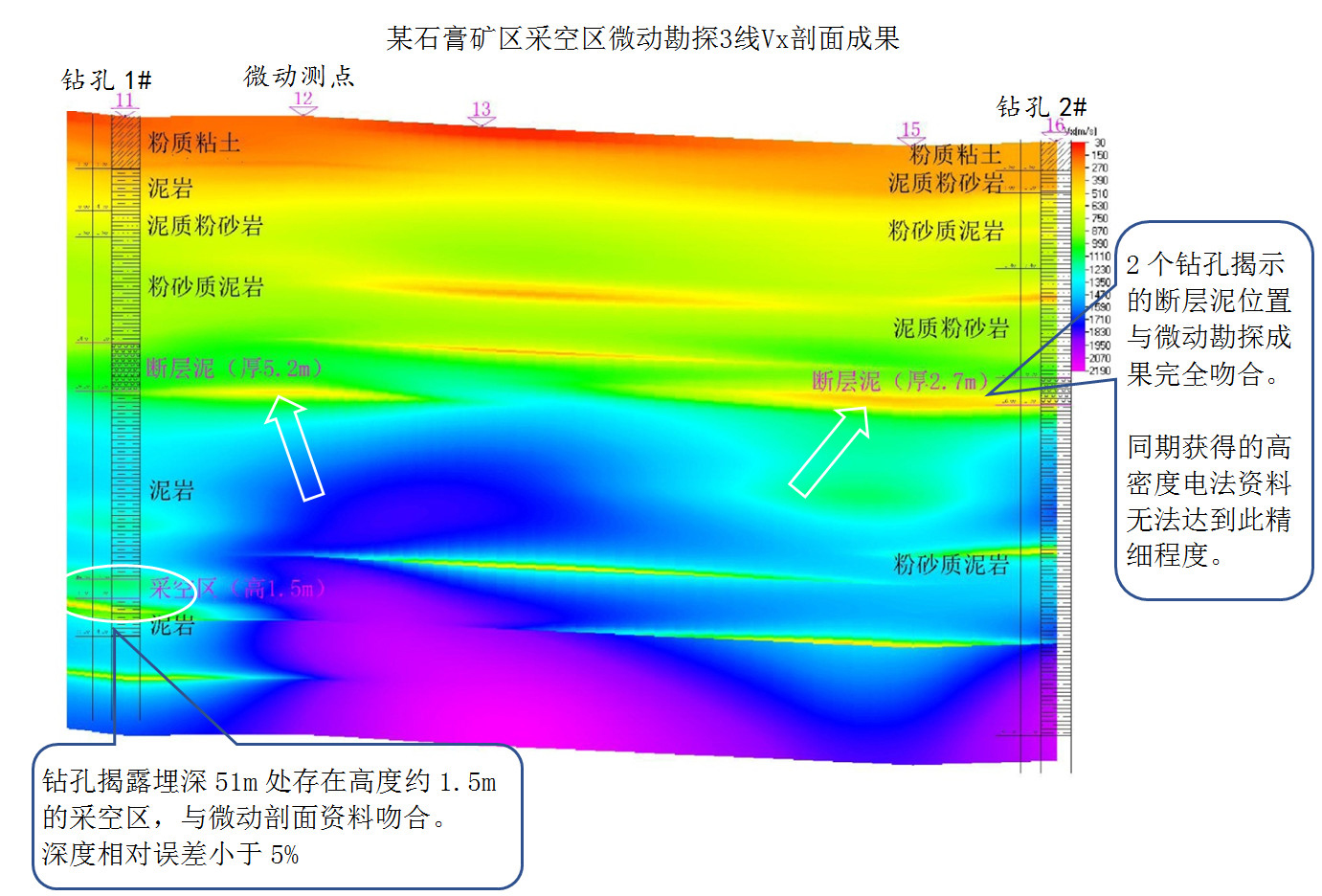

本次微动勘探共布设4条微动剖面,其中3号剖面收集到2个钻孔编录资料,微动勘探成果与钻孔资料吻合非常好,对采空区有明显的反应,如下图:



滑坡勘察:湖北省某地区滑坡勘察

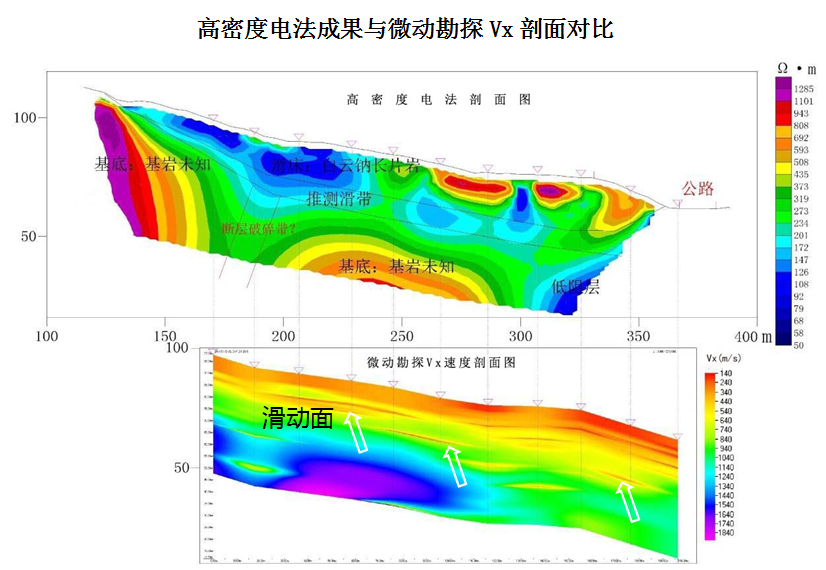

微动勘探成果对滑动面有较好的显示,有效查明滑动面的分布及埋深,与电法成果吻合很好,而且分辨率优于电法勘探。

地层划分:武汉市某地铁线路岩溶勘察

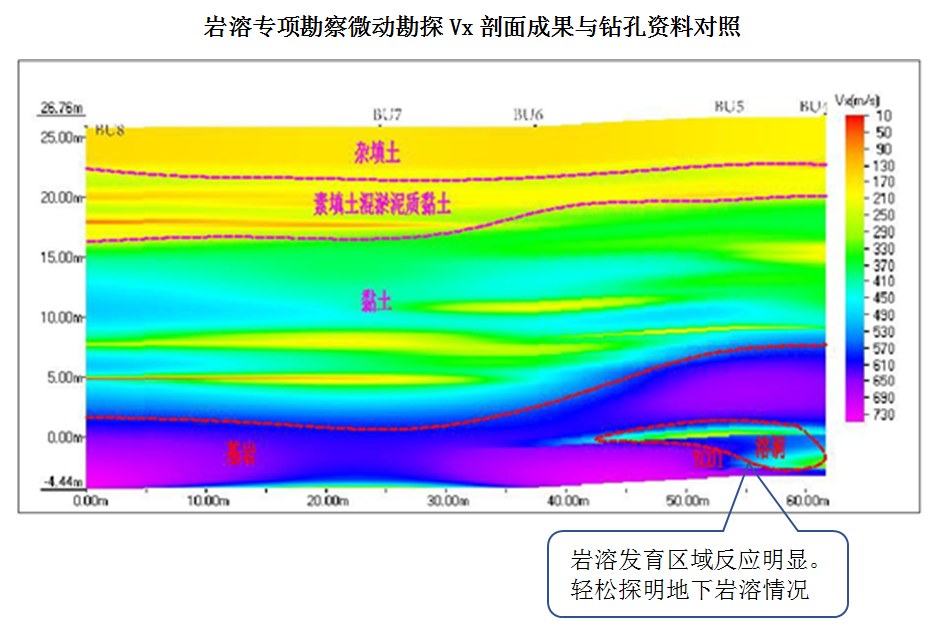

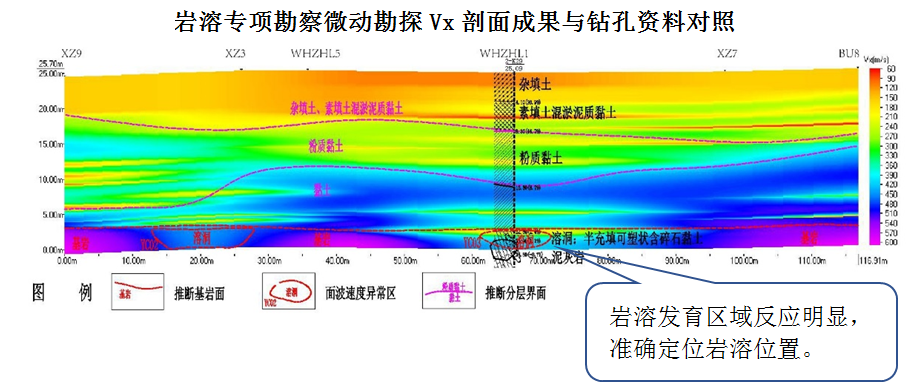

微动勘探成果显示的基岩面及各分层界面深度与钻孔编录资料吻合较好,并且对基岩中的岩溶发育区域也有很好的反应,如下图:

坝体检测:尾砂坝体检测

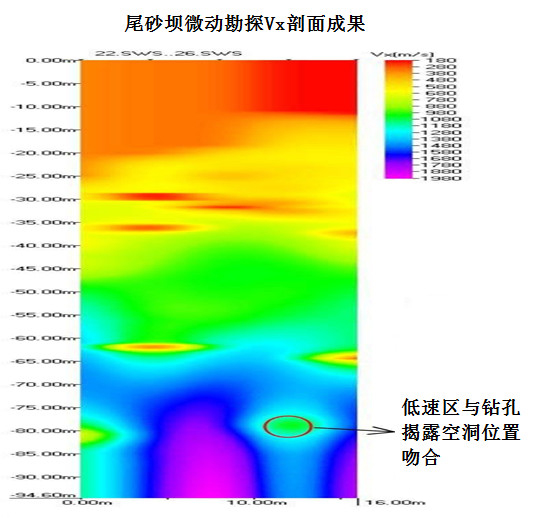

勘探点距4m,采用最大边长16m的三重嵌套三角形台阵,单点观测时长约20分钟。试验结果较为理想,对钻孔-78m左右的空洞有很好的反应。

 五

地下水查找:黄石市下陆区水产品物流园


因场地原因,高密度电法及瞬变电磁法在该场地的测试效果均不理想。

利用微动勘探圈定了中低速异常区,确定了构造破碎带深度及倾向,后经钻孔验证,速度分层与钻孔地质情况对应十分吻合,成功地找到了岩体内破碎蚀变带,如下图:


应用效果的总结思考


(一)不同工况条件下的应用效果总结

1、在电磁、工业游散电流干扰强的地区,几乎不受影响。

2、在强振动干扰地区,干扰源离观测台阵需有一定的距离,避免影响单点上检波器的数据质量,距离台阵一定距离的强振动是干扰信号还是增强的有用信号,其影响程度仍需要通过实践不断的总结。

3、在检波器较近范围内存在强振动干扰的情况下,探测深度显著减小。

4、场地狭小地区,仍可以使用不规则台阵进行探测,同样可以取得良好的探测效果。

5、在目前的应用条件下,地形条件对探测成果的影响较小,特别是小台阵的情况;但更广泛范围内的应用效果需要进一步验证。


(二)不同目标体探测的效果总结

1、界面圈定方面:

    基岩面探测方面:探测深度通常十分准确,横波速度与实际速度在不同的工区,差异程度不一。

    软弱夹层探测方面:例如滑动面、第四系覆盖层中的碎石层等,视横波速度剖面反映十分灵敏,对异常体的厚度存在一定的误差。

    层状地层界面方面:对横波速度区别较大的地层,能够较为准确的分层。

2、构造圈定方面:

    地热勘探中,对破碎的导热构造有很好的效果(根据湖北省某城市周边地热勘探实例总结)。

    对构造的探测较为宏观,局部的变化不够精细,不同产状的断裂构造,其面波速度在横向和纵向上的准确性仍需要深入总结。

3、独立的异常体圈定方面:

    对具有一定规模、一定埋深的溶洞、采空区、人防工程有较好的探测效果(在具备显著的横波速度差异的情况下)。

    对小规模的但与围岩物性差异较大的孤石有一定的评价意义。
