WD智能微动勘探应用实录——东营

WD-1智能微动勘探新技术概述

一、智能勘探

布置好接收点，连接好电缆，打开WD仪器，在仪器屏幕上直接看到地层速度曲线逐渐收敛稳定的过程，10-30分钟完成几百米深度的地层勘探，并获得场地卓越周期等参数。

二、WD智能勘探的优点

1、无需人工震源，安全、节能、环保、便捷，并且实时看到地质勘探成果；对于减少城市地下空间勘探中的交通拥堵和扰民，具有重大意义。

2、WD智能勘探研发成功之前，微动勘探一直沿用外业采集、内业处理的工作流程。由于微动信号是一种随机信号，采集中无法识别信号的有效性，经常存在事后发现记录不合格而需要补测的情况，这种盲目施工的方式，严重影响该技术的推广应用。

WD仪器安装有自动识别与提取天然源面波信号的专家处理系统，采集过程中实时显示面波勘探的结果——面波频散曲线，以及面波频散曲线随采集过程逐渐收敛、细化、稳定的过程，实现根据面波频散曲线的合格程度控制现场采集的模式。智能化的仪器保证微动勘探一次采集即可成功，以往复杂的事情今日简单做，以往笨重的钻探今日可用轻便WD智能勘探完成。

WD-1智能微动勘探应用实录

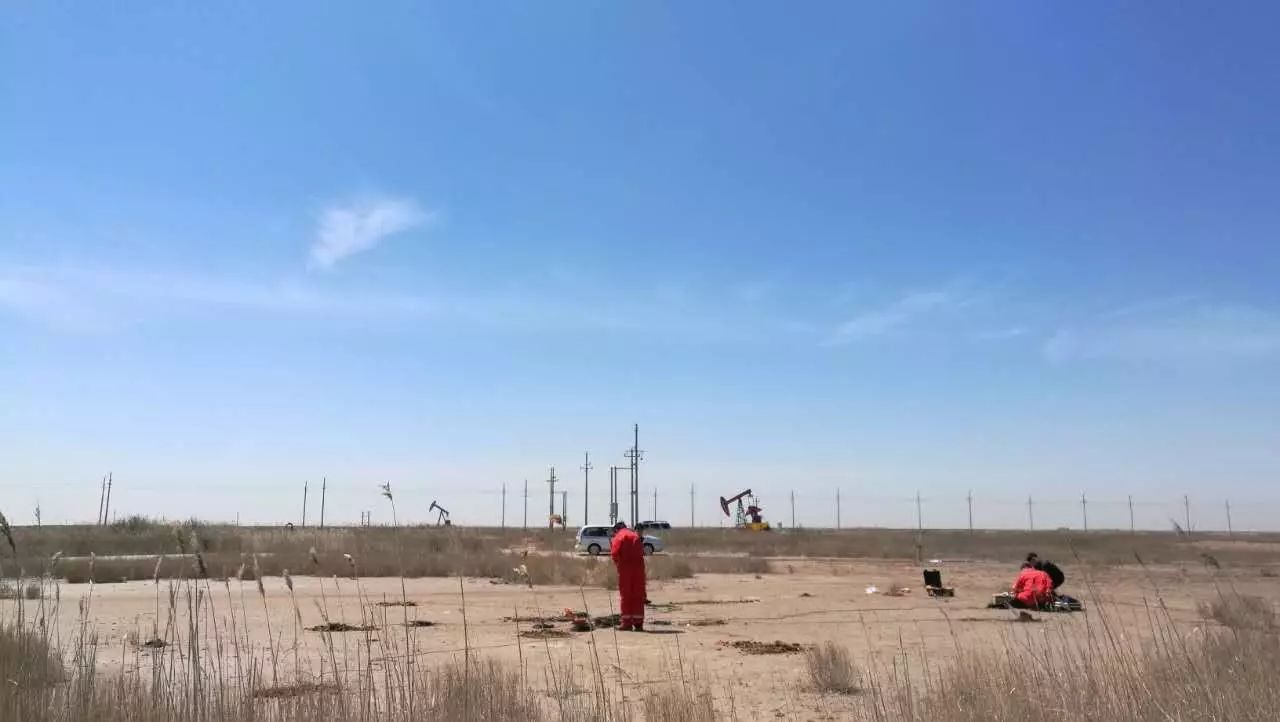

试验地点：山东东营

试验目的：WD智能微动技术勘探细颗粒土的能力

试验时间：2017年4月26日

山东东营海港的测点，钻孔揭露地层为粉土、粉质粘土和粘质粉土。对于利用面波方法划分细颗粒土的文献不多，尤其是本测点在黄河的入海口附近，粉质粘土和粘质粉土的细颗粒成分会更细微一些，面波频散曲线会有差别吗？带着这个问题安排了本次勘探。

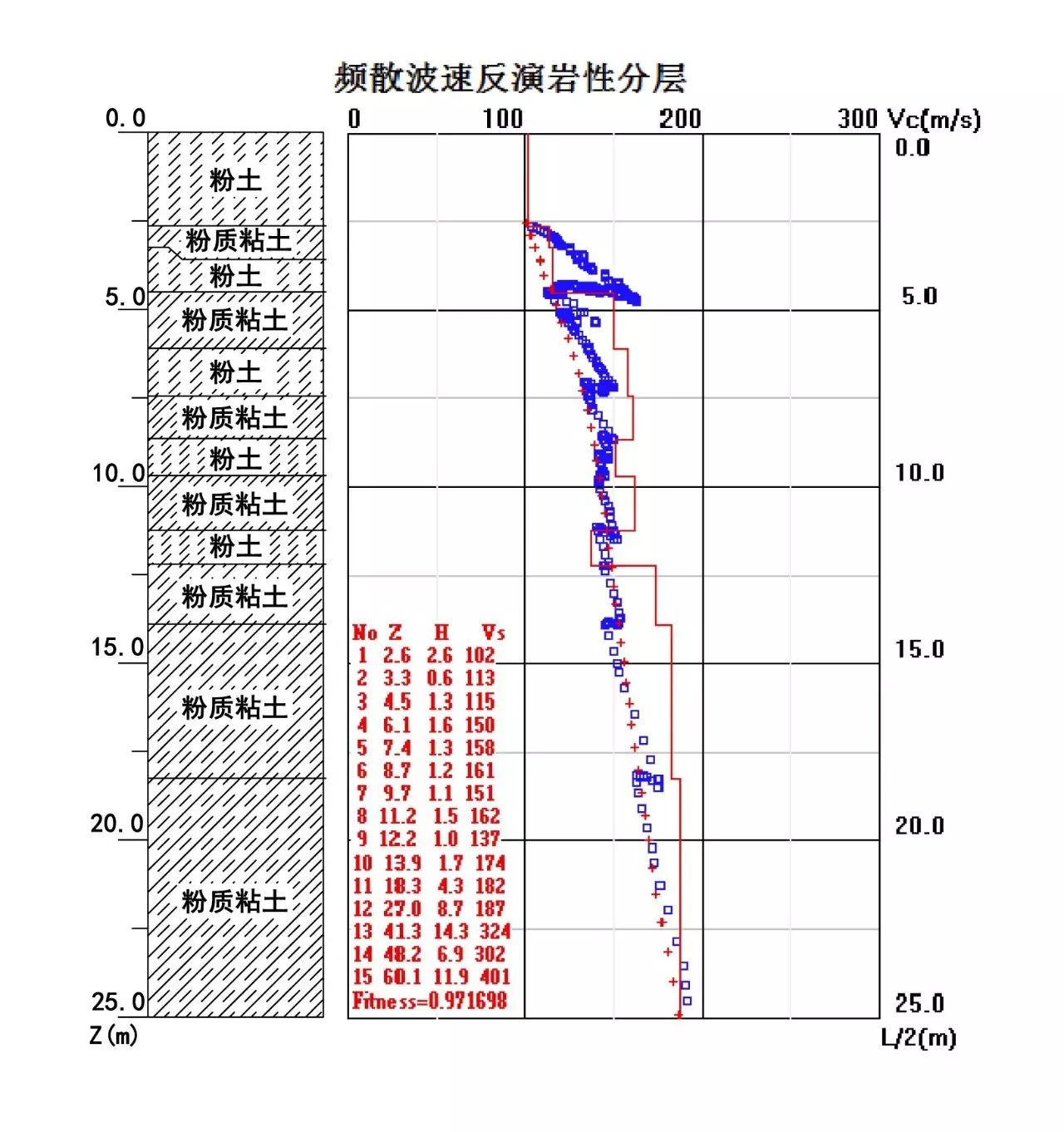

试验结果见图1：图中右侧为面波频散曲线，频散曲线的之字形现象虽然不大但可识别，把之字拐点解释为粉土、粉质粘土和粘质粉土的界面，其中厚度0.6米、1.0米的薄层清晰可分辨，绘图结果见图左地层柱状图。图中频散曲线左下角的红字为通过反演计算得到的地层厚度与横波速度，其中Z栏表示层底深度、H栏表示层厚度、Vs栏表示横波速度。本勘探成果深度60米，划分为15个速度层，速度由102m/s到401m/s，其中20米以上有11个速度层，对应速度由102m/s至183m/s，计算横波速度的加权平均值为153m/s，按抗震设计规范横波速度介于140m/s至250m/s之间，可以推断为中软土。

图1：地层横波速度分层结果

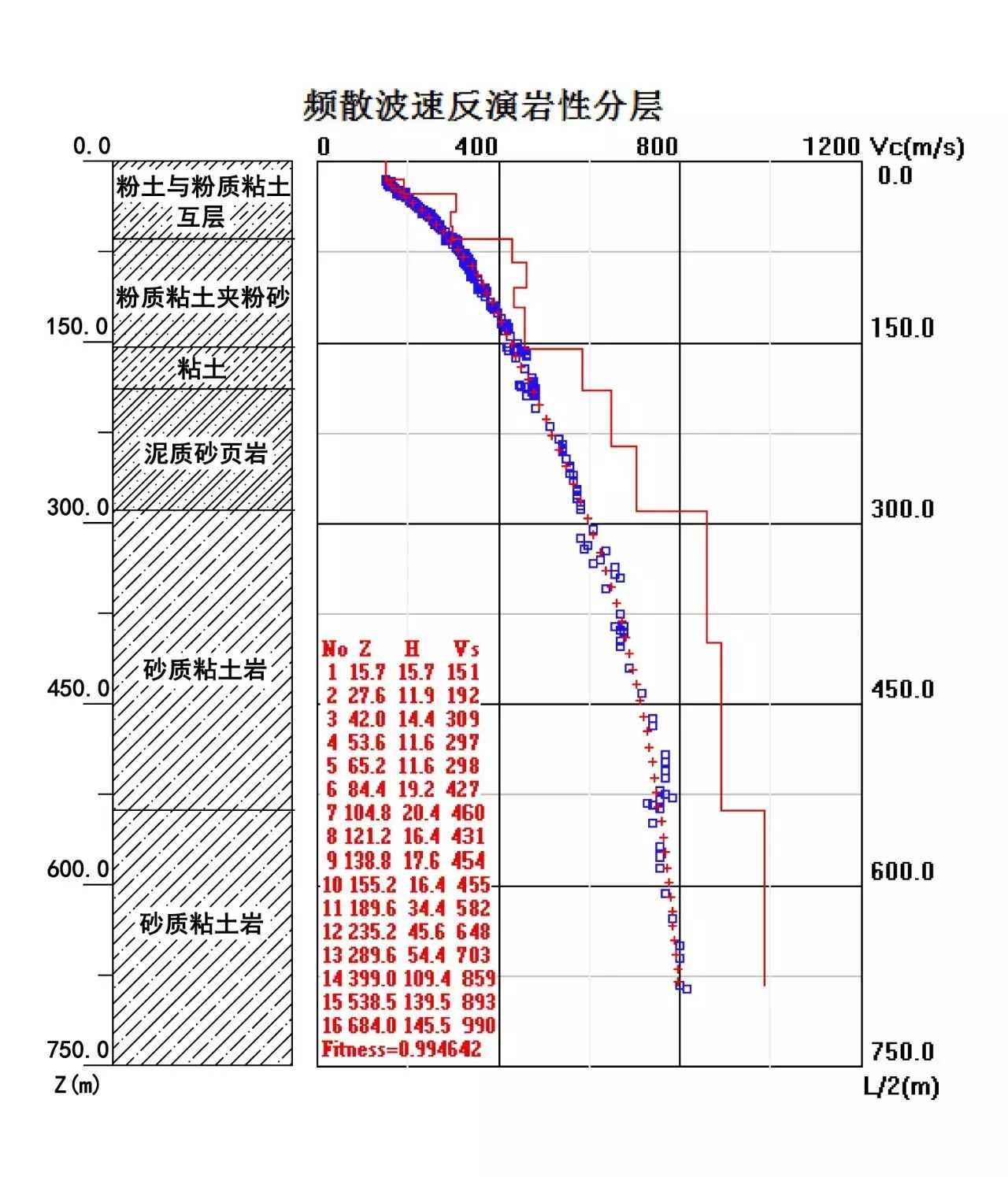

图（2）是WD智能勘探仪器取得大勘探深度的成果，与图1勘探地点相同。采用最大边长100米布置，获得600多米勘探深度。布置100米边长的观测目的是检查目前装备条件下WD智能勘探仪在海边的勘探深度，资料说明：本测点勘探深度达到670米，横波速度大于500m/s的深度在150米左右。根据天然源面波获得的结果：①横波速度介于140m/s至250m/s之间；②横波速度大于500m/s的深度大于80米。有了以上两个数据，依据抗震设计规范评价场地类别的工作，则无需依赖钻孔和钻孔波速量来完成了。

图2：大深度勘探成果

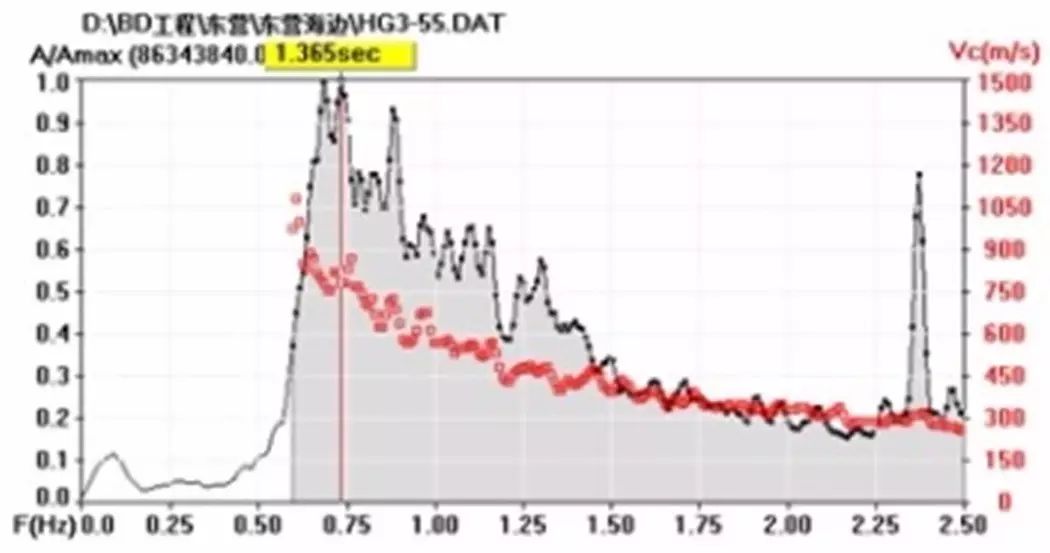

图（3）为东营海港边测点的卓越周期，由图可见测点场地的卓越周期为1.365秒。

图3：卓越周期

由WD智能勘探仪在东营海港附近的勘探成果可以看出：

WD智能勘探成果可分辨粉土、粉质粘土和粘质粉土这一类细颗粒土；可分辨层厚度 0.6~1.0m的薄层；所获得的勘探深度范围内地层的横波速度，可用于评价场地土级别、建筑场地类别，以及建筑物的抗震设计分析。
