WD智能微动勘探系统测试深度取得重大突破
强干扰条件下,勘探深度超过1500米

日期:2019-01-14 浏览量 1326

2019年1月11日,北京市水电物探研究所的微动试验小组在北京市通州区某工地进行了微动勘探试验,主要目的是试验WD智能微动勘探系统在城市地下空间地质调查方面采用大边长台阵时的测试深度,以及面波频散曲线的深部分层能力。

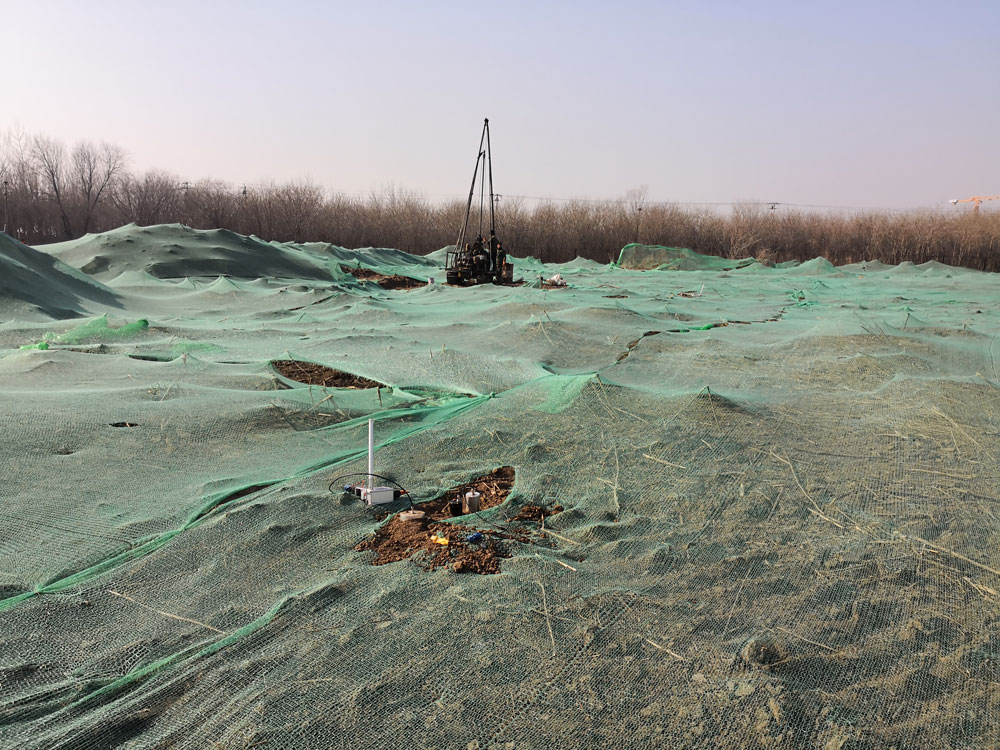

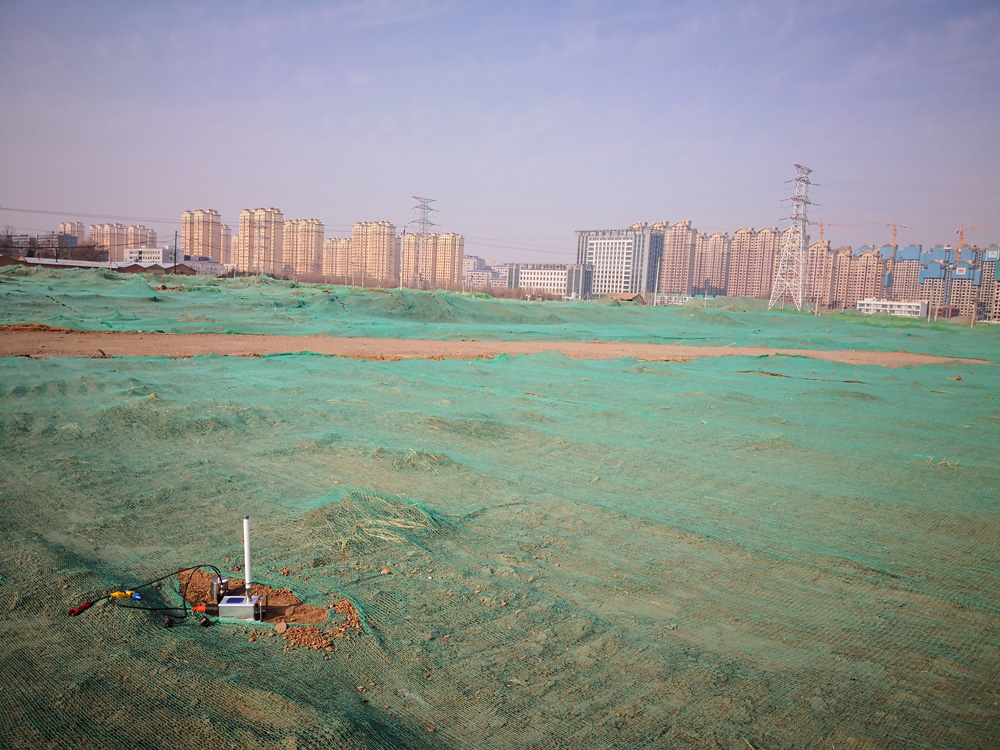

试验场地为待建工地,表面较平坦;周边为市政道路、车流量大;场区内有高压线通过,有较强电磁干扰;有3台钻机正在施工,测试环境相对干扰较大。

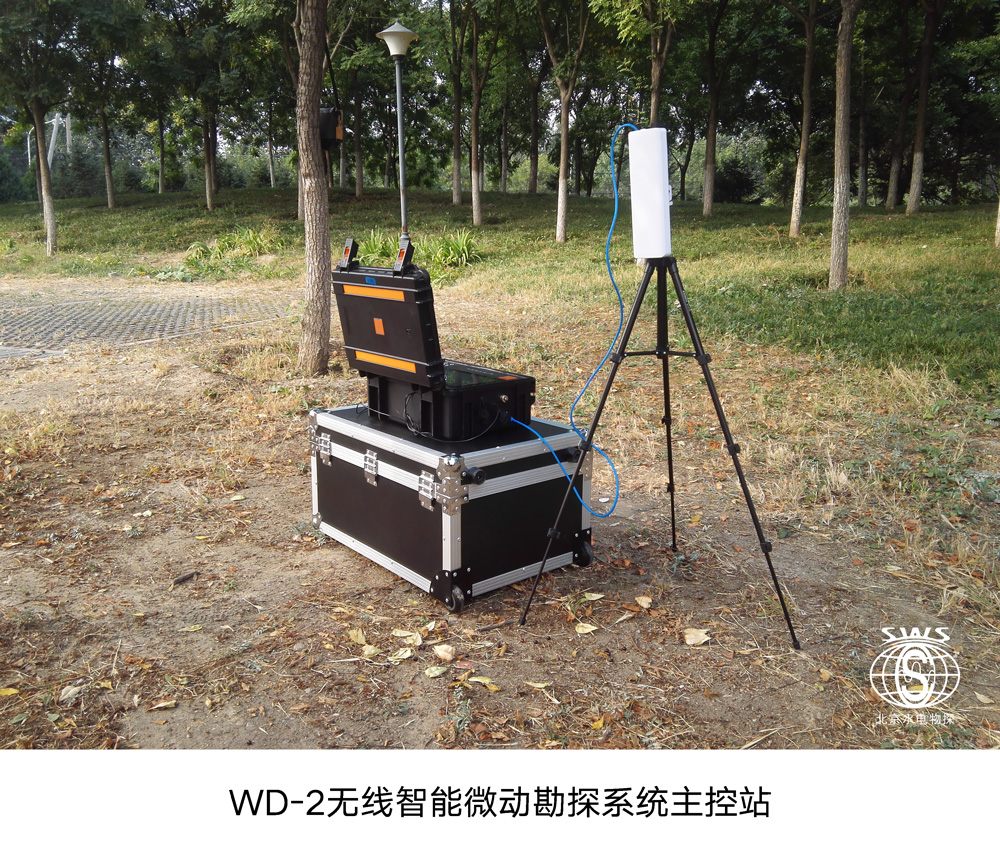

本次试验所用仪器设备为我所研发的WD-2无线智能微动勘探系统。该系统可在200米范围内利用WiFi实时回传数据、实时处理并获得勘探成果——表征地质分层的面波速度曲线;超过200米范围时,每个采集节点作为独立的采集站进行数据采集,同时利用主控站对每个采集站进行监测,从而保证现场数据的采集质量,为获得好的勘探成果提供保障。



             本次试验采集参数设置:

观测台阵嵌套式等边三角形
采集方式独立采集站分别采集,主控站实时监测
采集站数量10个
最大边长400米

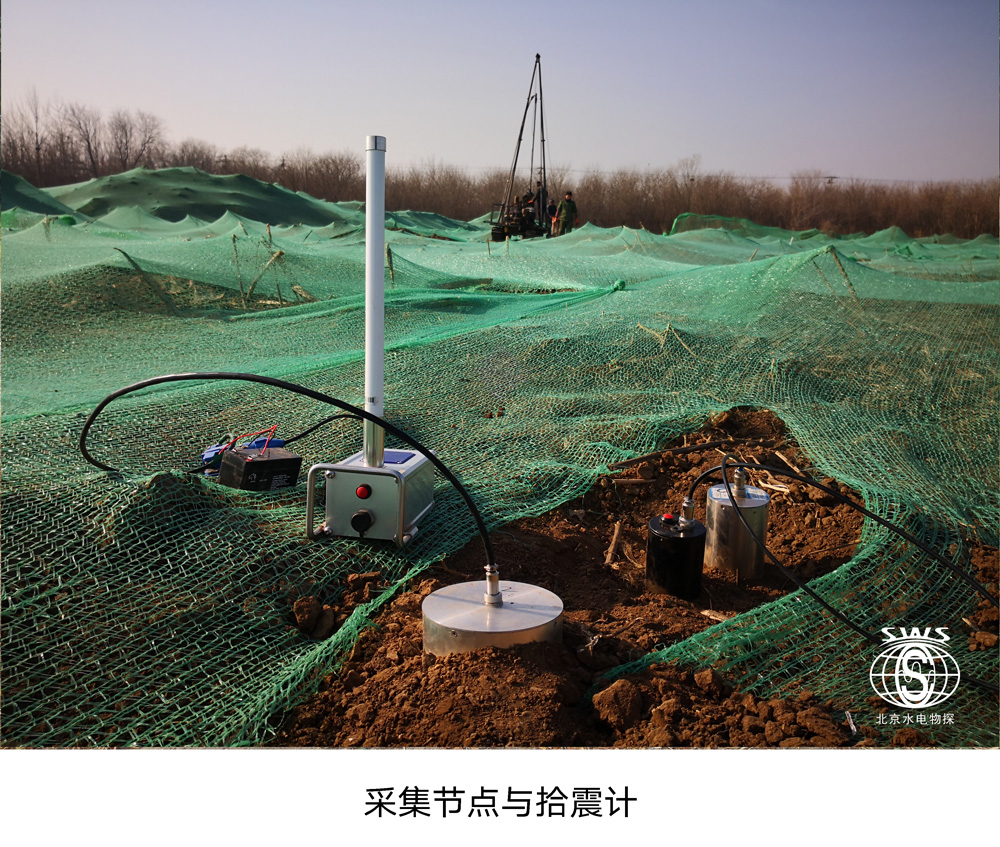

拾震计主频率0.5Hz
采样间隔20ms
采集时长1小时

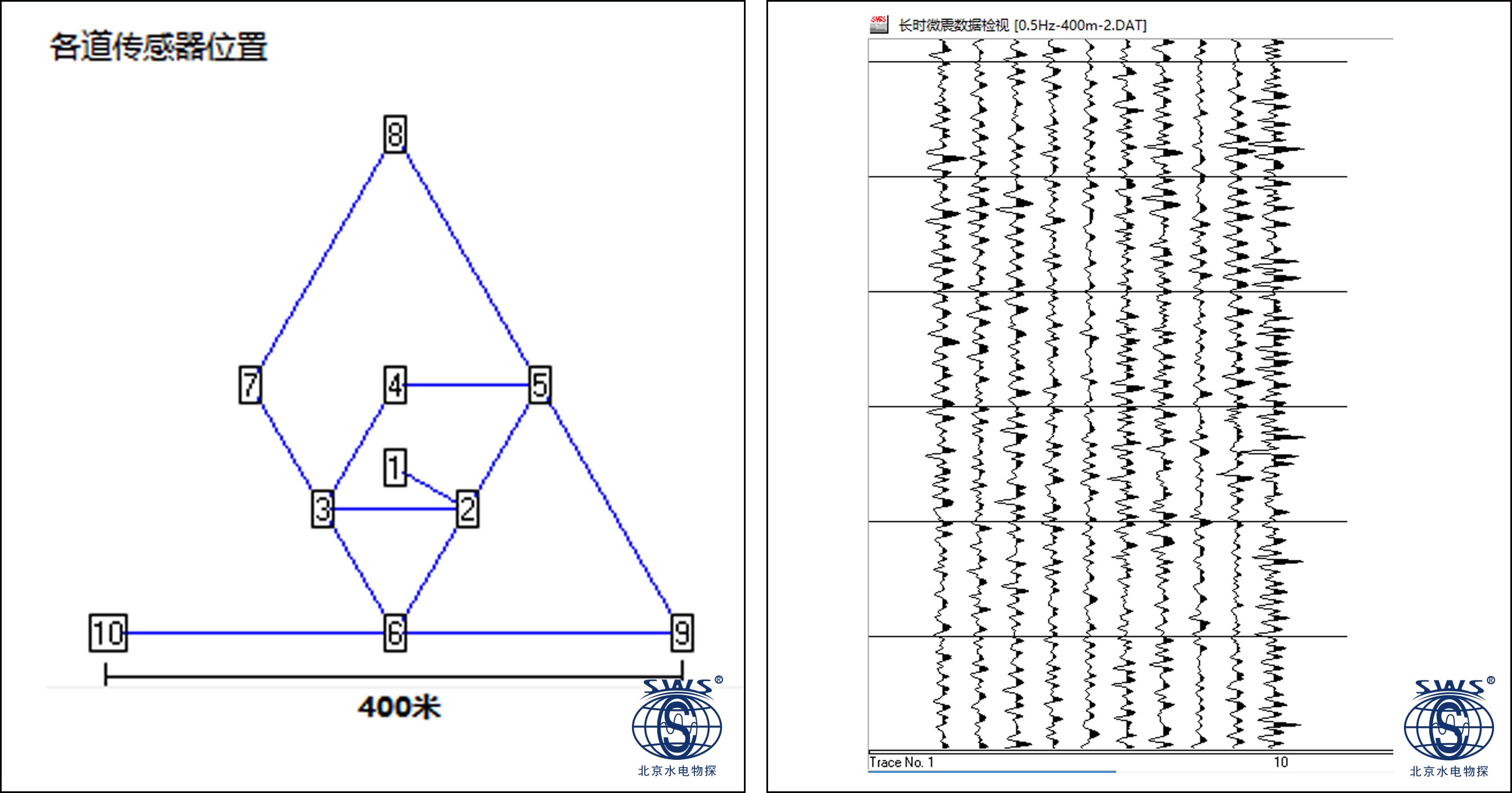

拾震计位置图                       现场采集的波形图

数据处理采用的是具有自动识别与提取天然源面波信号的专家处理系统,自动化程度高,处理过程无人为因素影响,有效避免人为误判造成的数据异常。另外,常规微动勘探由于受近源干扰信号影响,很难获得靠近浅地表的地层信息,WD智能微动勘探系统独创近场源波型分离技术,剔除浅部高频干扰、有效解决浅部信息空白的问题。改写了过往很多文献介绍的天然源面波能够测深不能测浅、浅部频散资料需要人工源补充的问题。

原始微动勘探资料,近源干扰明显            剔除浅部高频干扰,获得浅部信息

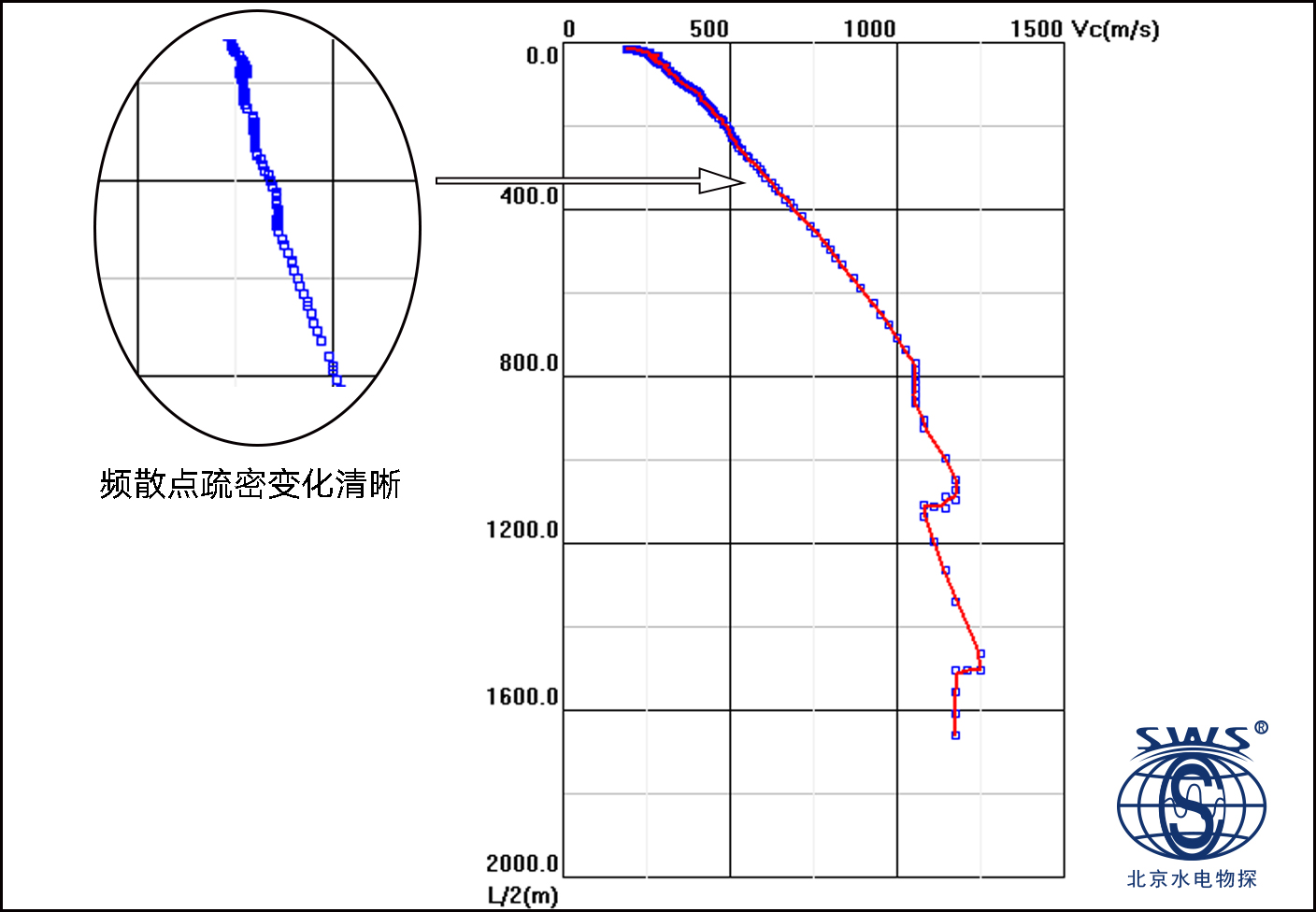

勘探成果图

勘探成果说明

1、成果图频率区间:0.35Hz-6.21Hz,

测试深度:15.26m-1661.66m,

面波速度范围:189.57m/s-1250m/s。

2频散曲线的折拐特征明确、频散点疏密变化清晰,说明频散曲线自始至终都具有分层能力的特征。同时充分反映设备具有良好的宽频响应特征。

 本次微动试验获得了从15.26~1661.66米的地质资料,在测深的同时也获得了浅部的地质资料,实现了深浅兼顾,更加适宜工程应用。WD智能微动勘探系统所具有的高分辨、大深度的勘探能力,必将对地下空间的规划开发发挥重要作用。
