WD智能微动勘探合肥试验获得成功

日期:2018-08-09 浏览量 1346

北京市水电物探研究所应当地地勘部门的邀请,确定在安徽省合肥市安排WD智能微动勘探系统的现场试验。试验时间为2018年7月31日,试验地点在合肥市花园大道与北京路交叉口西南侧。

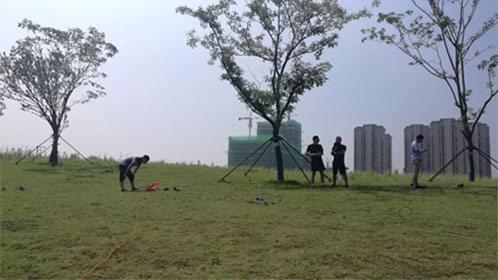

试验当天9:30左右参观试验演示的各单位的地质专家陆续到场,稍早一些到场的专家一同参加了WD智能微动勘探设备的现场安置工作。测点在两条道路交叉口西南侧路边的绿化地上,地表稍有起伏,往返4车道的马路上汽车熙熙攘攘,环境噪音干扰大。

现场试验根据大家要求在同一测点、按最小边长8米的三角形台阵,采用不同的参数进行了多次采集,至11:00点共采集5个记录:其中WD-1型智能微动勘探仪采集4个记录;WD-2型智能微动勘探仪(无线)采集1个记录。

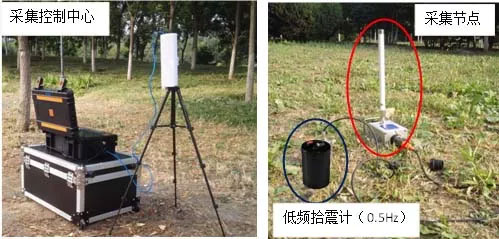

WD-2无线智能微动勘探采集现场

专家们看到智能仪器直接显示地层速度非常感兴趣,围在仪器旁仔细观察着各自关心的问题,例如:曲线的重复一致性、曲线的分辨精度、曲线应该在哪个深度发生变化等等;熟悉该区段地质钻孔资料的专家看得更仔细。经过对照他们认为:WD智能微动勘探所获得的面波频散曲线反映的地质分层和基岩深度是正确的。

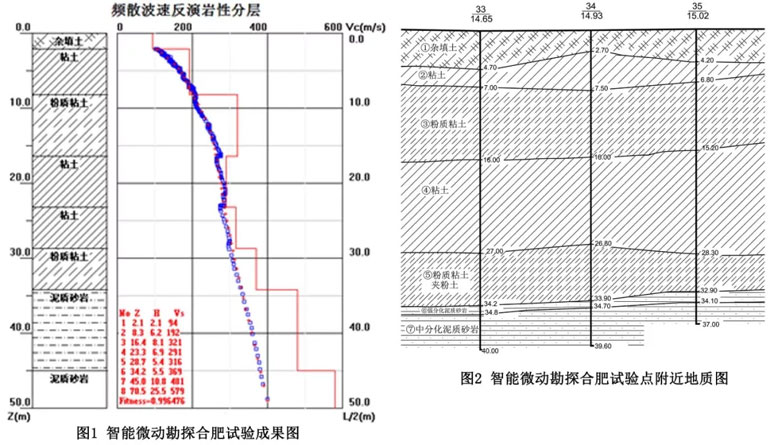

图1为智能微动勘探合肥试验成果图,图中右侧为测点面波频散曲线和通过分层反演计算获得的地层横波速度图;图中左侧为根据速度分层确定的地层柱状图,地层名称参照图2.测点附近地质剖面图(由安徽省城建设计研究院勘查分院潘院长提供)。

据频散曲线的拐点和频散点的疏密变化可以清楚地进行地质分层,深度50米以上横波速度有8层,见图中左下角红字:深度-速度表(Z-H-Vs)。

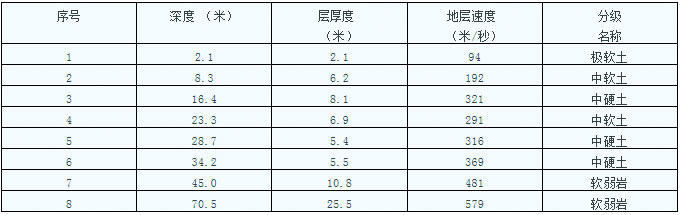

参考“岩土体按剪切波速度分级”经验,对测点岩土体进行分级如下:

无需打孔直接获得测点下地层的剪切波速度,达到岩土体分级的目的。

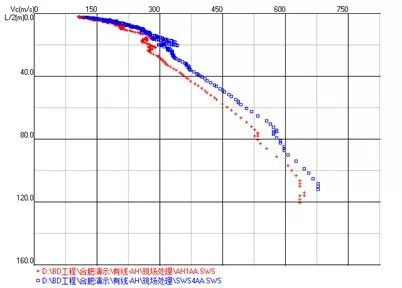

现场分析资料期间发生了一个小插曲:1#、2#记录的频散曲线一致,3#、4#记录的频散曲线一致;但1#、2#和3#、4#记录的频散曲线却不一致,见图3。

图3 测点频散曲线2#-4#对比

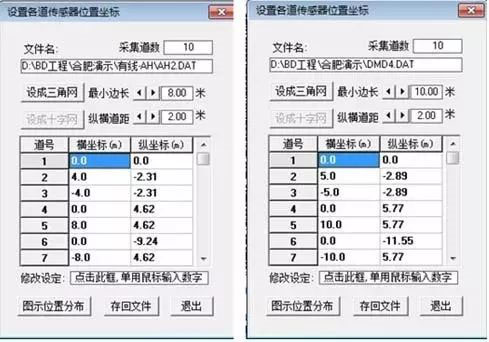

事后查找原因时发现:1#、2#记录与3#、4#记录的距离参数不一致,见图4。分析原因是现场专家做更改参数试验时同时更改了距离参数,而实际的拾震器距离并未改变所造成的。图中蓝色线(4#)的计算边长由8米改为了10米,所以对应计算的速度发生了偏高的现象。

图4 测点采集参数2#-4#对照表

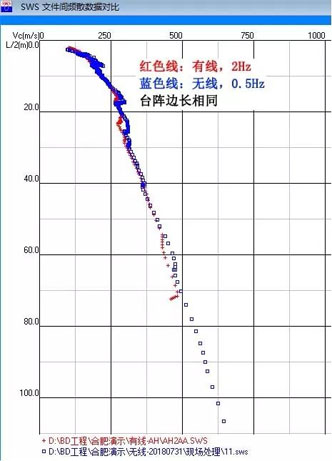

现场同时进行了WD-2无线智能微动仪器的采集试验。有线采集与无线采集的处理成果对比图见图5。无线仪器频散曲线的勘探深度为110米,有线的勘探深度为70米。在深度20米附近两条频散曲线出现局部不吻合的现象,但曲线均有拐折特征,认为可能是无线仪器采集时间短的缘故。

图5 有线采集与无线采集成果对比

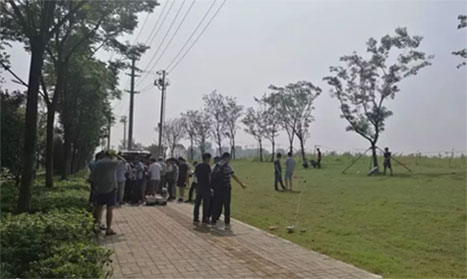

试验当日天气闷热烈日炎炎,但前来参观体会智能微动勘探的专家有近30人。有安徽省城建设计研究院、安徽省地质矿产局327队、312队、安徽省地质调查院、安徽省交通规划设计研究院、安徽省公路工程检测中心、安徽省物化探院、安徽省勘查技术院等,其中山东地矿局801地质队的李主任、上海隧道工程有限公司秦工、上海通芮斯克土木工程技术有限公司的周工分别由济南和上海赶来参观与座谈,对于各位专家的积极支持和指导,我们表示衷心感谢。
