产品配置Product Configuration

  • WD-1分线器


  • 拾震计连接线


  • 连接电缆


  • 低频拾震计


产品指标Production Target

WD-1智能微动勘探系统

通道数A/D转换器频带宽度采样率采集时长主板
10通道24位0.05-4000Hz5/10/20/50/100ms可选超长采集60min工控级主板
滤波方式USB接口外配操作系统存储介质
数字滤波2个U盘、键盘、鼠标Windows系统固态硬盘

WD-2无线智能微动勘探系统

通道数A/D转换器频带宽度采样率USB接口增益精度
标配10通道,可扩展至25通道32位0.05-4000Hz4/10/20/40/100ms可选2个0.1%
前置放大器共模抑制总动态范围输入阻抗记录长度
x1/x2/x4/x8/x16/x32/x64>110dB150dB20kΩ‖22nF(差模)不限时长

工作流程Workflow


应用领域Application Area

  • 城市地质调查与城市地下空间勘探

  • 不良地质勘探(如采空区、岩溶)

  • 各类岩土工程勘察等

技术优势Technological Advantage

智能勘探,实时获得表征地质分层的面波速度曲线

适应环境能力强;无需任何人工震源,安全、快捷、环保

勘探深度大,由几米至几百米

勘探能力Exploration Capacity

①勘探深度范围大,几米至几百米

  • 四川成都

    最大边长64米,勘探深度近450米

  • 北京东坝

    最大边长40米,勘探深度近150米

  • 山东东营

    最大边长100米,勘探深度近700米

②可精细化分软弱地层

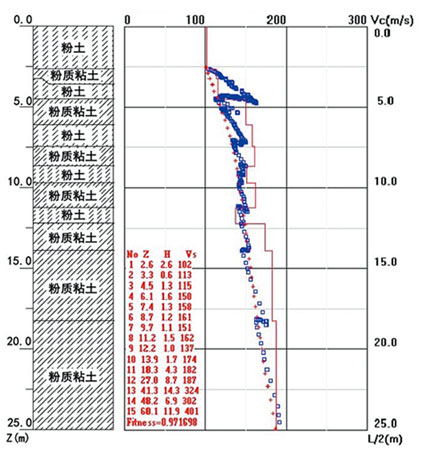

软弱土可划分:粉质粘土与粘质粉土的界面清晰

频散曲线呈细微的之字形,可识别,为粉土、粉质粘土和粘质粉土的界面,其中厚度0.6米的薄层清晰可分辨。

20米以内的等效剪切波Vs:153m/s,根据《建筑抗震设计规范》 (GB50011-2010)推断为:中软土。

评述

  • 已获得的最大深度为近700米

  • 对粘质粉土和粉质粘土等细土可分辨

  • 勘探深度为台阵最大边长的3~7倍
